SM10B-NSHSS-TBLFSN参数规格_中文资料_数据手册PDF

SM10B-NSHSS-TBLFSN概述

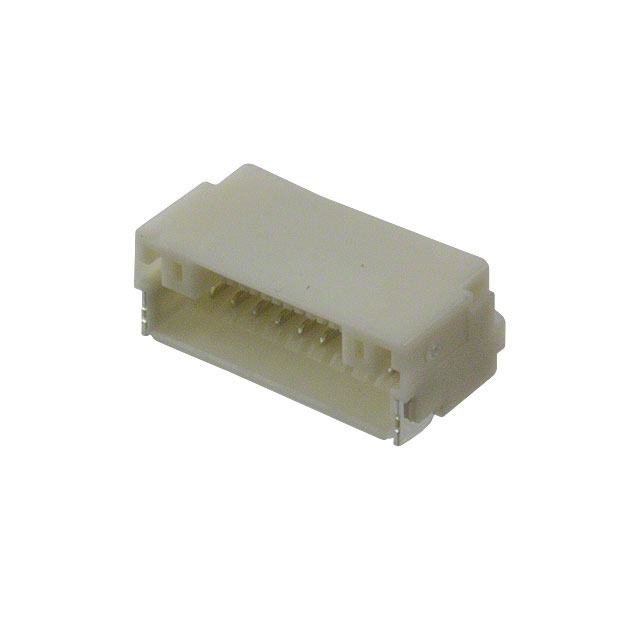

10Positions Header, Shrouded Connector 0.039" 1mm Surface Mount, Right Ang

针座表面贴装，直角 10 位置 0.039"（1.00mm）

得捷:
CONN HEADER SMD R/A 10POS 1MM

艾睿:
Conn Shrouded Header 4 Sides HDR 10 POS 1mm Solder RA SMD T/R

Verical:
Conn Shrouded Header 4 Sides HDR 10 POS 1mm Solder RA SMD T/R

CDI:
1.0mm pitch disconnectable crimp style connectors

SM10B-NSHSS-TBLFSN中文资料参数规格

技术参数

触点数 10

额定电流 1 A

绝缘电阻 100 MΩ

排数 1

针脚数 10

额定电流Max 1 A

工作温度Max 85 ℃

工作温度Min -25 ℃

额定电压 50 V

接触电阻Max 50 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

高度 4.4 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Copper Alloy

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

香港进出口证 NLR

数据手册

在线购买SM10B-NSHSS-TBLFSN

型号： SM10B-NSHSS-TBLFSN

制造商： JST 日本压着端子

描述：10Positions Header, Shrouded Connector 0.039" 1mm Surface Mount, Right Ang
