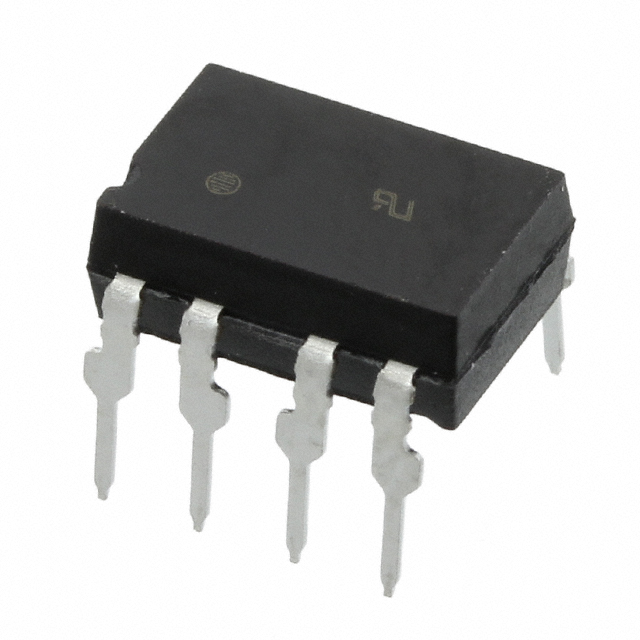

SFH6700概述
VISHAY SFH6700... 光电耦合器, 4通道, 隔离
光隔离器 - 逻辑输出 5MBd 三态 5300Vrms 通道 1kV/µs CMTI 8-DIP
得捷:
OPTOISO 5.3KV TRI-STATE 8DIP
艾睿:
Optocoupler Logic-Out Three State DC-IN 1-CH 8-Pin PDIP Tube
富昌:
OPTOCPLR 8PIN-e3
Newark:
# VISHAY SFH6700 Optocoupler, Digital Output, 1 Channel, 5.3 kV, 5 Mbaud, DIP, 8 Pins
SFH6700中文资料参数规格
技术参数
上升/下降时间 40ns, 10ns
输出电压 15.0 V
通道数 1
针脚数 8
正向电压 1.6 V
输入电流 5.00 mA
耗散功率 100 mW
数据速率 5.00 Mbps
上升时间 0.04 µs
隔离电压 5.3 kV
正向电流 10 mA
正向电压Max 1.75 V
正向电流Max 10 mA
下降时间 0.01 µs
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 100 mW
电源电压 4.5V ~ 15V
封装参数
安装方式 Through Hole
引脚数 8
封装 DIP-8
外形尺寸
高度 3.81 mm
封装 DIP-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
