JST JAPAN SOLDERLESS TERMINALS S5B-ZR-SM4A-TFLFSN 线至板连接器, ZH系列, 5 触点, 针座, 1.5 mm, 表面安装 , 1 排

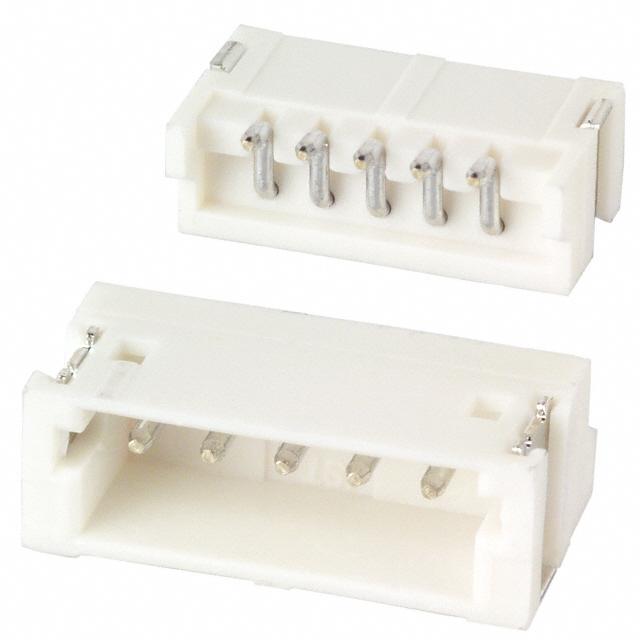

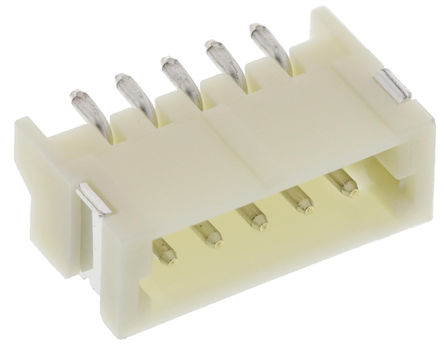

1.5 mm ZH 系列侧面接入 SMT 有罩管座
这些 1.5 mm 节距 JST ZH 有罩管座为侧面接入 SMT 类型。
### 注
有关相关的 ZH 外壳，请参见库存号 762-0844（典型）。
### 认可
UL 认证 E60389
CSA 认证 LR20812
TUV 认证 R9351092
### 1.5 mm 线到板 - JST ZH 连接器
JSTZH 连接器系列是紧凑型 1.5 mm 节距薄型线到板系统。 ZH 系列厚度为 3.5 mm，顶部插入类型的板上方高度为 5.6mm，侧面接入类型为 3.7 mm，在各种应用中均可节省空间。
触点数 5
极性 Male
触点电镀 Tin
额定电流 1 A
绝缘电阻 500 MΩ
排数 1
针脚数 5
额定电流Max 1 A
额定电压 50 V
接触电阻Max 30 mΩ
安装方式 Surface Mount
封装 Through Hole

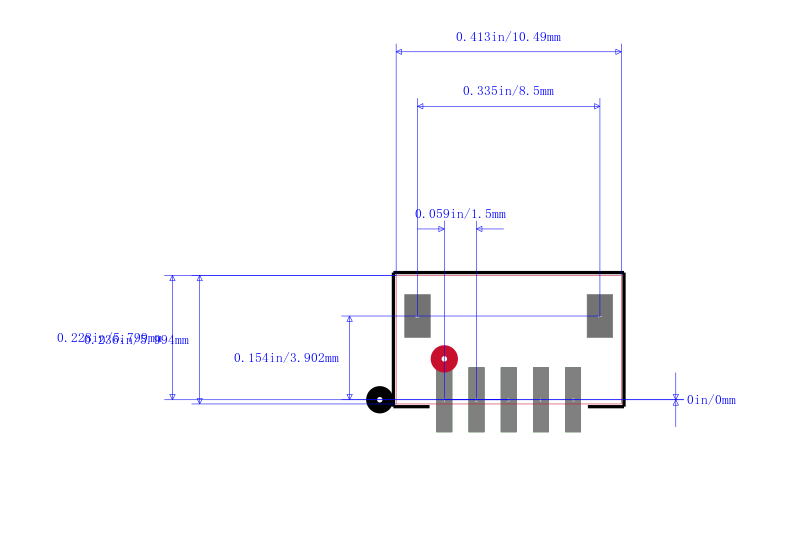

引脚间距 1.50 mm

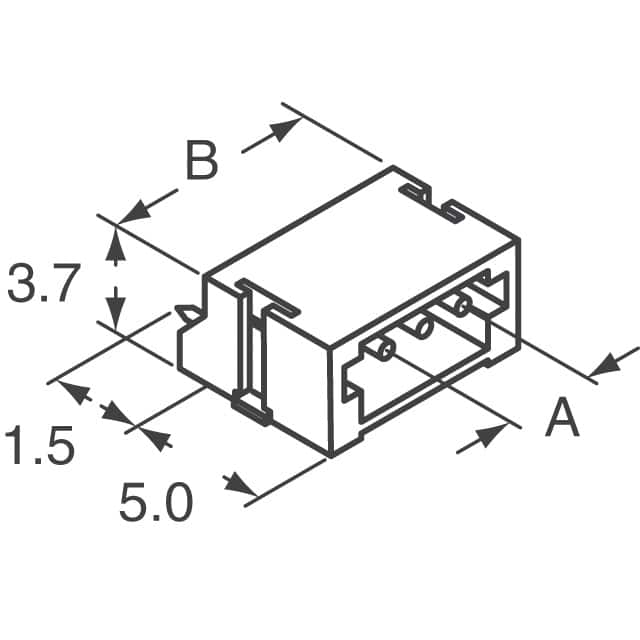

长度 10.5 mm
宽度 6 mm
高度 3.7 mm
封装 Through Hole
引脚间距 1.50 mm
外壳颜色 Ivory
颜色 Natural
触点材质 Brass
材质 Polyamide PA
工作温度 -25℃ ~ 85℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, -, 工业
RoHS标准 Non-Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
S5B-ZR-SM4A-TFLFSN JST 日本压着端子 | 当前型号 | 当前型号 |
S5B-ZR-SM4A-TF 日本压着端子 | 完全替代 | S5B-ZR-SM4A-TFLFSN和S5B-ZR-SM4A-TF的区别 |
S5B-ZR-SM3A-TF 日本压着端子 | 功能相似 | S5B-ZR-SM4A-TFLFSN和S5B-ZR-SM3A-TF的区别 |
