SMBJ7.0A-13概述
ESD 抑制器/TVS 二极管 600W 7.0V
12V 夹子 50A Ipp TVS - 表面贴装型 SMB
得捷:
TVS DIODE 7VWM 12VC SMB
贸泽:
ESD 抑制器/TVS 二极管 600W 7.0V
艾睿:
Diode TVS Single Uni-Dir 7V 600W 2-Pin SMB T/R
Chip1Stop:
Diode TVS Single Uni-Dir 7V 600W 2-Pin SMB T/R
SMBJ7.0A-13中文资料参数规格
技术参数
额定电压DC 7.00 V
工作电压 7 V
额定功率 600 W
击穿电压 8.95 V
电路数 1
钳位电压 12 V
最大反向电压（Vrrm） 7V
测试电流 10 mA
脉冲峰值功率 600 W
最小反向击穿电压 7.78 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AA-2
外形尺寸
长度 4.70 mm
宽度 3.94 mm
高度 2.62 mm
封装 DO-214AA-2
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead

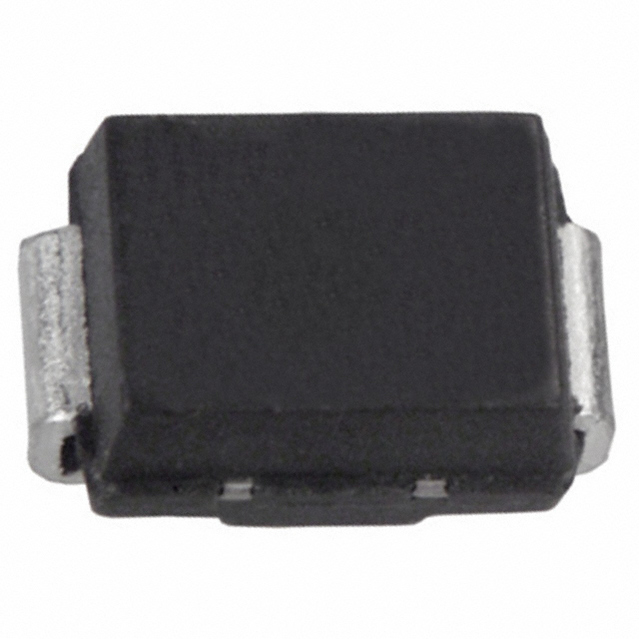

SMBJ7.0A-13引脚图与封装图
