TLV2453IDGSG4概述

系列23 -UA 220 - kHz的轨到轨输入/输出运算放大器，带有关断 FAMILY OF 23-uA 220-kHz RAIL-TO-RAIL INPUT/OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

General Purpose Amplifier 2 Circuit Rail-to-Rail 10-VSSOP

立创商城:
TLV2453IDGSG4

得捷:
IC OPAMP GP 2 CIRCUIT 10VSSOP

贸泽:
运算放大器 - 运放 Dual Mcpwr R-to-R I/O Op Amp w/Shutdwn

艾睿:
OP Amp Dual GP R-R I/O ±3V/6V 10-Pin VSSOP Tube

安富利:
OP Amp Dual GP R-R I/O ±3V/6V 10-Pin VSSOP Tube

Verical:
OP Amp Dual GP R-R I/O ±3V/6V 10-Pin VSSOP Tube

TLV2453IDGSG4中文资料参数规格

技术参数

输出电流 10mA @5V

供电电流 23 µA

电路数 2

通道数 2

耗散功率 485 mW

共模抑制比 70 dB

输入补偿漂移 300 nV/K

带宽 220 kHz

转换速率 110 mV/μs

增益频宽积 0.22 MHz

输入补偿电压 300 µV

输入偏置电流 500 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 485 mW

共模抑制比Min 70 dB

电源电压Max 6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 10

封装 VSSOP-10

外形尺寸

长度 3 mm

宽度 3 mm

高度 1.02 mm

封装 VSSOP-10

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

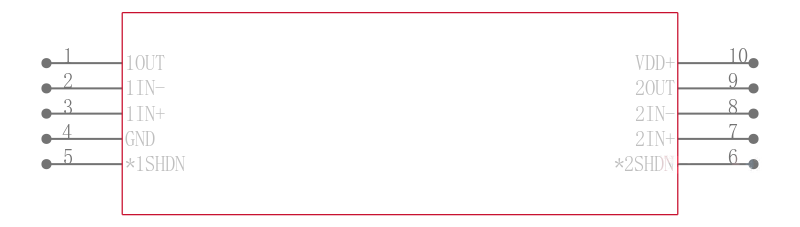

TLV2453IDGSG4引脚图与封装图

在线购买TLV2453IDGSG4

型号： TLV2453IDGSG4

制造商： TI 德州仪器

描述：系列23 -UA 220 - kHz的轨到轨输入/输出运算放大器，带有关断 FAMILY OF 23-uA 220-kHz RAIL-TO-RAIL INPUT/OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

立即咨询

替代型号TLV2453IDGSG4

型号/品牌	代替类型	替代型号对比
TLV2453IDGSG4 TI 德州仪器	当前型号	当前型号
TLV2453IDGSR 德州仪器	完全替代	TLV2453IDGSG4和TLV2453IDGSR的区别
TLV2453IDGS 德州仪器	类似代替	TLV2453IDGSG4和TLV2453IDGS的区别
TLV2453CDGS 德州仪器	类似代替	TLV2453IDGSG4和TLV2453CDGS的区别
