TLP2955F概述
Toshiba### 光耦合器，Toshiba
光电耦合器、缓冲器逻辑输出（图腾柱），
一系列 Toshiba 的光电耦合器具有逻辑驱动的推拉式（图腾柱）输出。
欧时:

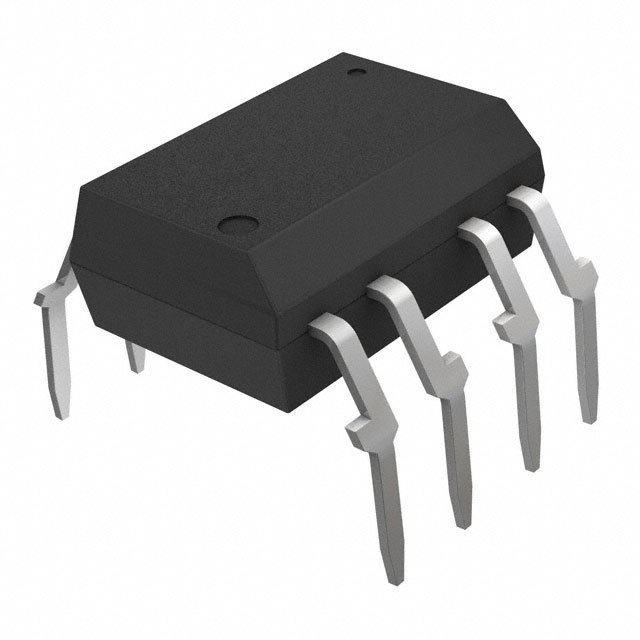

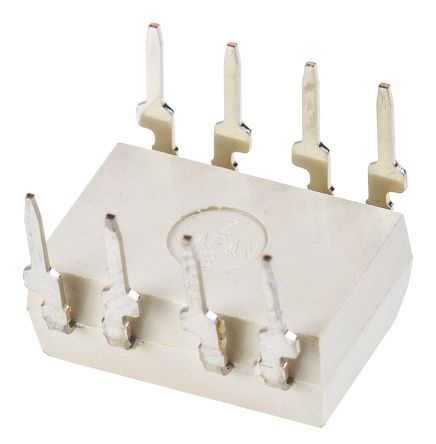

Toshiba 光耦 TLP 2955 系列 TLP2955F, 光电 IC输出, 8引脚 DIP 封装
得捷:
PHOTOCOUPLER DIP8 THROUGH-HOLE
艾睿:
Optocoupler Logic-Out Totem-Pole DC-IN 1-CH 8-Pin PDIP
TME:
Optocoupler; THT; Channels:1; Out: Schmitt trigger; 5kV; 5Mbps
Verical:
Optocoupler Logic-Out Totem-Pole DC-IN 1-CH 8-Pin PDIP
TLP2955F中文资料参数规格
技术参数
上升/下降时间 16ns, 14ns
输出电流 0.025 A
通道数 1
针脚数 8
正向电压 1.55 V
耗散功率 0.1 W
数据速率 5.00 Mbps
上升时间 16 ns
隔离电压 5000 Vrms
正向电流 25 mA
输入电流Min 25 mA
击穿电压 5 V
正向电压Max 1.7 V
正向电流Max 25 mA
下降时间 14 ns
下降时间Max 0.075 µs
上升时间Max 0.075 µs
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 100 mW
电源电压 3V ~ 20V
封装参数
安装方式 Through Hole
引脚数 8
封装 DIP-8
外形尺寸
封装 DIP-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
海关信息
ECCN代码 EAR99

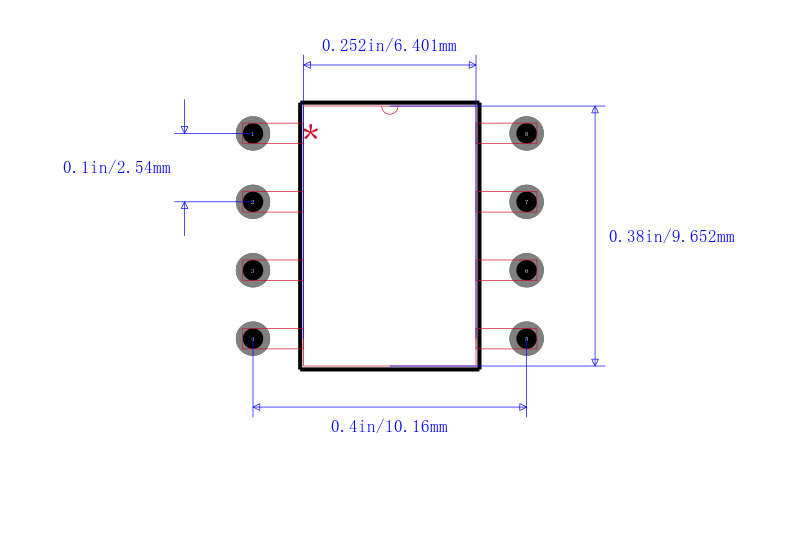

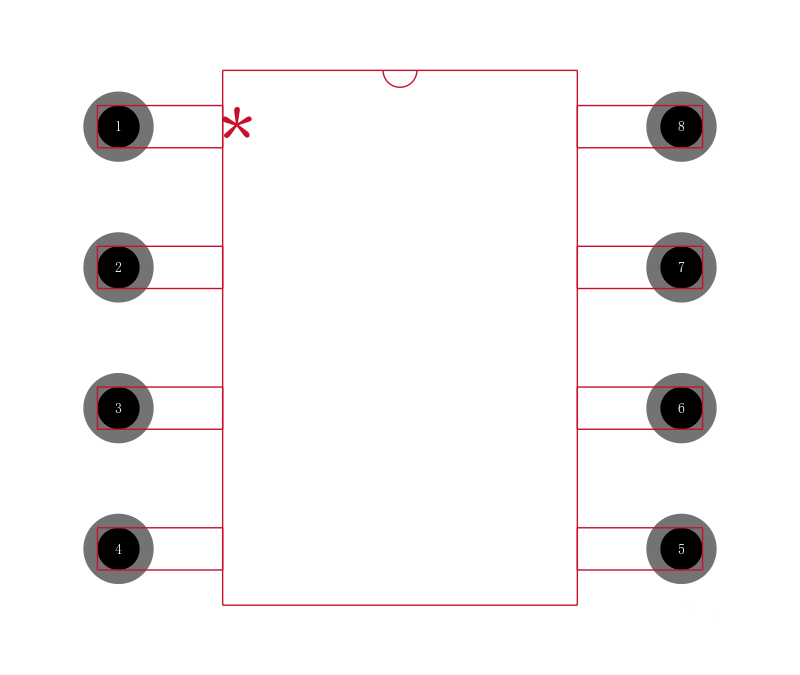

TLP2955F引脚图与封装图
