TL594CDR2G

TL594CDR2G图片1
TL594CDR2G图片2
TL594CDR2G图片3
TL594CDR2G图片4
TL594CDR2G图片5
TL594CDR2G图片6
TL594CDR2G图片7
TL594CDR2G图片8
TL594CDR2G图片9
TL594CDR2G图片10
TL594CDR2G图片11
TL594CDR2G图片12
TL594CDR2G图片13
TL594CDR2G图片14
TL594CDR2G概述

ON Semiconductor### 直流-直流控制器、转换器和稳压器,ON Semiconductor

直流-直流控制器,

电流模式和电压模式直流 - 直流控制器,适用于功率转换电路。


得捷:
IC REG CTRLR BCK/PSH-PULL 16SOIC


欧时:
### 直流-直流控制器,ON Semiconductor### 直流-直流控制器、转换器和稳压器,ON Semiconductor


立创商城:
降压型 升降压型 7V~40V 300kHz PWM 控制器


e络盟:
PWM控制器, 固定频率, 7V-40V电源, 40 kHz, 5.3V In, 500 mA输出, SOIC-16


艾睿:
Voltage Mode PWM Controller 500mA 16-Pin SOIC T/R


Allied Electronics:
TL594CDR2G; PWM Controller 300 kHz; 7 -40 V; 16-Pin SOIC


安富利:
Voltage Mode PWM Controller 500mA 16-Pin SOIC T/R


Chip1Stop:
Voltage Mode PWM Controller 500mA 16-Pin SOIC T/R


Verical:
Voltage Mode PWM Controller 500mA 16-Pin SOIC T/R


力源芯城:
精密开关模式PWM控制器


DeviceMart:
IC REG CTRLR FLYBK PWM VM 16SOIC


Win Source:
Buck, Push-Pull Regulator Positive Output Step-Down, Step-Up/Step-Down DC-DC Controller IC 16-SOIC


TL594CDR2G中文资料参数规格
技术参数

频率 40 kHz

输出接口数 2

输出电流 500 mA

针脚数 16

耗散功率 1000 mW

上升时间 100 ns

开关频率 300 kHz

拓扑结构 Flyback, Forward, Push-Pull

占空比 50 %

最大占空比 48 %

下降时间 40 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 7V ~ 40V

电源电压Max 40 V

电源电压Min 7 V

输入电压 5.3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

TL594CDR2G引脚图与封装图

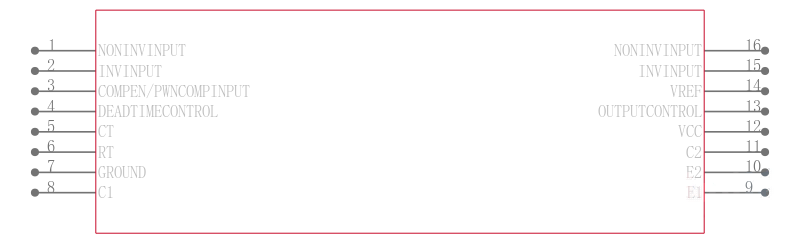

TL594CDR2G引脚图

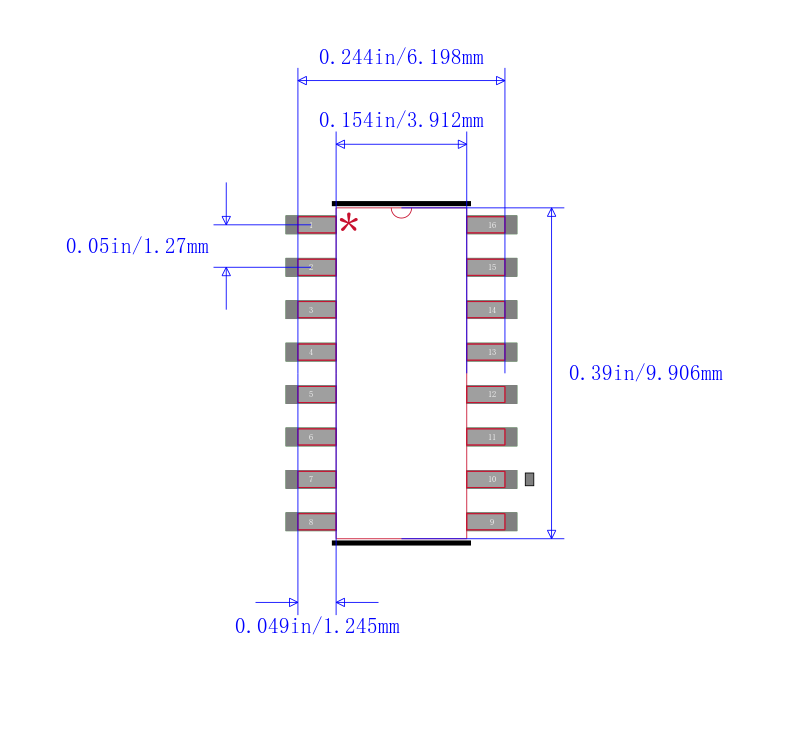

TL594CDR2G封装图
TL594CDR2G封装焊盘图
在线购买TL594CDR2G
型号: TL594CDR2G
描述:ON Semiconductor ### 直流-直流控制器、转换器和稳压器,ON Semiconductor
替代型号TL594CDR2G
型号/品牌 代替类型 替代型号对比

TL594CDR2G

ON Semiconductor 安森美

当前型号

当前型号

TL594CDG

安森美

完全替代

TL594CDR2G和TL594CDG的区别

TL594CDR2

安森美

完全替代

TL594CDR2G和TL594CDR2的区别

TL594CD

安森美

类似代替

TL594CDR2G和TL594CD的区别
