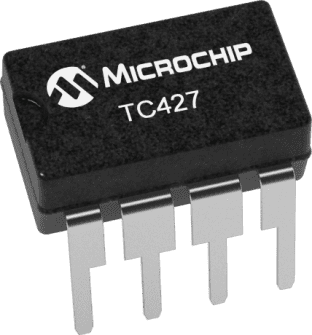

TC426/427/428 MOSFET 驱动器
TC426、TC427 和 TC428 设备是双低侧 MOSFET 驱动器。
### 特点
高速切换 CL = 1000 pF：30 ns
高峰值输出电流：1.5A
高输出电压摆幅：VDD -25 mV，GND +25 mV
低输入电流（逻辑0或1）：1 μA
与 TTL/CMOS 输入兼容
配置：TC426 - 反相，TC427 - 同相，TC428 - 反相/同相
工作电源电压：4.5V 至 18V
电流消耗：输入低 0.4 mA，输入高 8 mA
单电源操作
低输出阻抗：6 Ω
防闩锁：耐受 >500 mA 反向电流
ESD 保护：2 kV
电源电压DC 4.50V min
上升/下降时间 30 ns
输出接口数 2
供电电流 8.00 mA
耗散功率 730 mW
下降时间Max 30 ns
上升时间Max 30 ns
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 730 mW
电源电压 4.5V ~ 18V
安装方式 Through Hole
引脚数 8

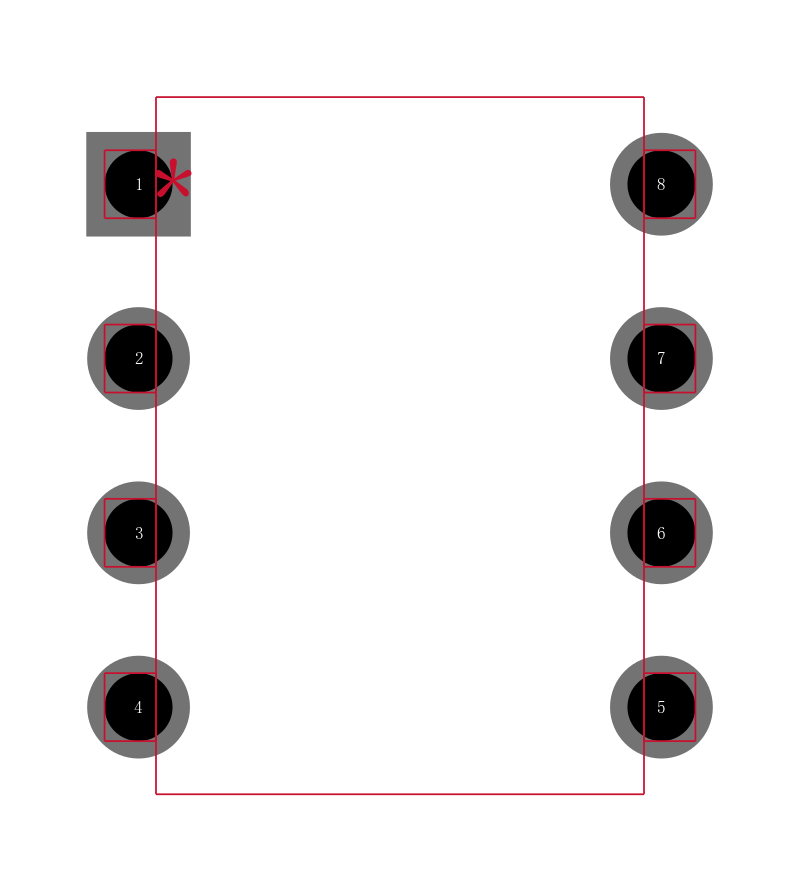

封装 PDIP-8
长度 10.16 mm
宽度 6.6 mm
高度 4.06 mm
封装 PDIP-8
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TC427EPA Microchip 微芯 | 当前型号 | 当前型号 |
TC4426EOA 微芯 | 类似代替 | TC427EPA和TC4426EOA的区别 |
TC4427COA 微芯 | 类似代替 | TC427EPA和TC4427COA的区别 |
TC4427AEOA 微芯 | 类似代替 | TC427EPA和TC4427AEOA的区别 |
