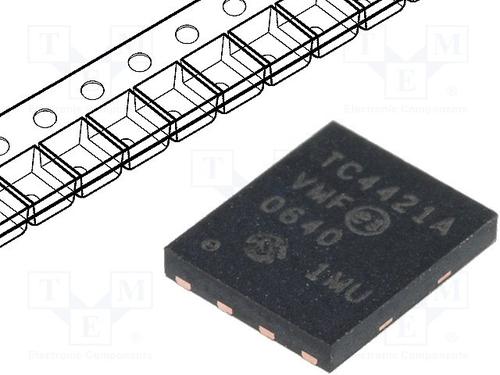

TC4421A系列 10A 18V最高电压 2Ohm 低边 反相 MOSFET驱动器-DFN-8
低端 栅极驱动器 IC 反相 8-DFN-S（6x5）
得捷:
IC GATE DRVR LOW-SIDE 8DFN
立创商城:
TC4421AVMF
贸泽:
Gate Drivers 9A Sngl MOSFET Drvr
艾睿:
Driver 10A 1-OUT Low Side Inv Automotive 8-Pin DFN-S EP Tube
Allied Electronics:
IC MOSFET DRIVER 9A INV 8DFN
安富利:
MOSFET DRVR 10A 1-OUT Lo Side Inv 8-Pin DFN-S EP
Chip1Stop:
Driver 10A 1-OUT Lo Side Inv Automotive 8-Pin DFN-S EP
TME:
Driver; MOSFET gate driver; 10A; Channels:1; 4.5÷18V; DFN8
Verical:
Driver 10A 1-OUT Low Side Inv Automotive 8-Pin DFN-S EP Tube
电源电压DC 4.50V min
工作电压 4.5V ~ 18V
上升/下降时间 38ns, 33ns
输出接口数 1
输出电流 2 A
通道数 1
上升时间 34 ns
下降时间 32 ns
下降时间Max 32 ns
上升时间Max 34 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 18V
电源电压Max 18 V
电源电压Min 4.5 V
安装方式 Surface Mount
引脚数 8
封装 DFN-8
封装 DFN-8
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TC4421AVMF Microchip 微芯 | 当前型号 | 当前型号 |
TC4421AVMF713 微芯 | 完全替代 | TC4421AVMF和TC4421AVMF713的区别 |
TC4422AVOA 微芯 | 类似代替 | TC4421AVMF和TC4422AVOA的区别 |
TC4420EOA 微芯 | 类似代替 | TC4421AVMF和TC4420EOA的区别 |
