TLP292-44LGBTPE概述
晶体管输出光电耦合器 4ch Transistor opto coupler
Optoisolator Transistor Output 3750Vrms 4 Channel 16-SO
得捷:
OPTOISOLATOR 3.75KV TRANS SO16
贸泽:
晶体管输出光电耦合器 4ch Transistor opto coupler
艾睿:
Optocoupler AC-IN 4-CH Transistor DC-OUT 16-Pin SO T/R
安富利:
Optocoupler AC-IN 4-CH DC-OUT 16-Pin SOIC Embossed T/R
TLP292-44LGBTPE中文资料参数规格
技术参数
上升/下降时间 2µs, 3µs
通道数 4
正向电压 1.25 V
耗散功率 170 mW
上升时间 2 µs
隔离电压 3750 Vrms
正向电流 50 mA
输出电压Max 80 V
输入电流Min 50 mA
正向电压Max 1.4 V
正向电流Max 50 mA
下降时间 3 µs
工作温度Max 125 ℃
工作温度Min -55 ℃
耗散功率Max 170 mW
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99

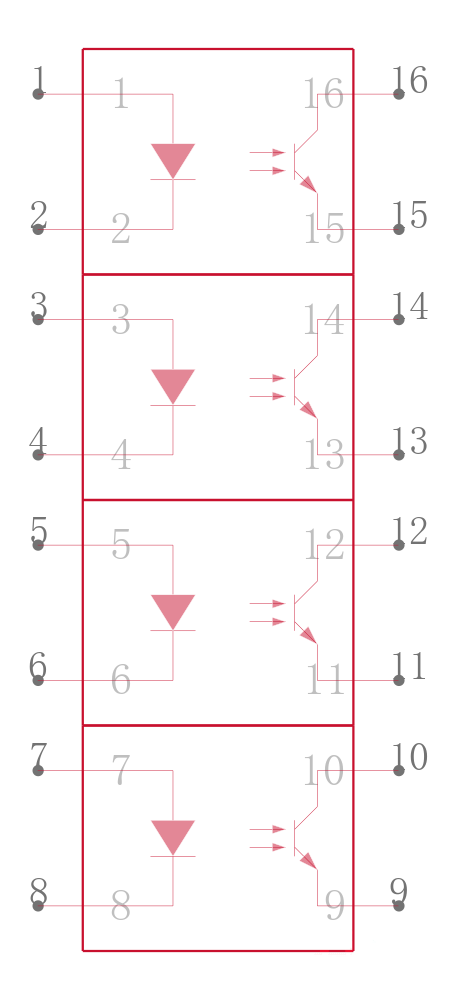

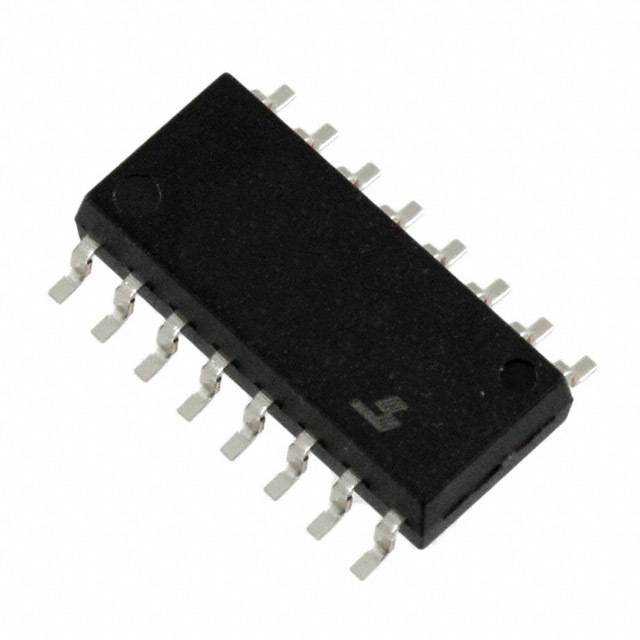

TLP292-44LGBTPE引脚图与封装图
