TPIC1502DW概述

Quad和HEX功率DMOS阵列 QUAD AND HEX POWER DMOS ARRAY

MOSFET - 阵列 - 20V 1.5A 2.86W 表面贴装型 24-SOIC

得捷:
SMALL SIGNAL N-CHANNEL MOSFET

Chip1Stop:
Trans MOSFET N-CH 20V 1.5A 24-Pin SOIC

Win Source:
QUAD AND HEX POWER DMOS ARRAY

TPIC1502DW中文资料参数规格

技术参数

极性 N-CH

漏源极电压Vds 20 V

连续漏极电流Ids 1.5A

输入电容Ciss 98pF @14VVds

额定功率Max 2.86 W

封装参数

安装方式 Surface Mount

封装 SOIC-24

外形尺寸

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TPIC1502DW引脚图与封装图

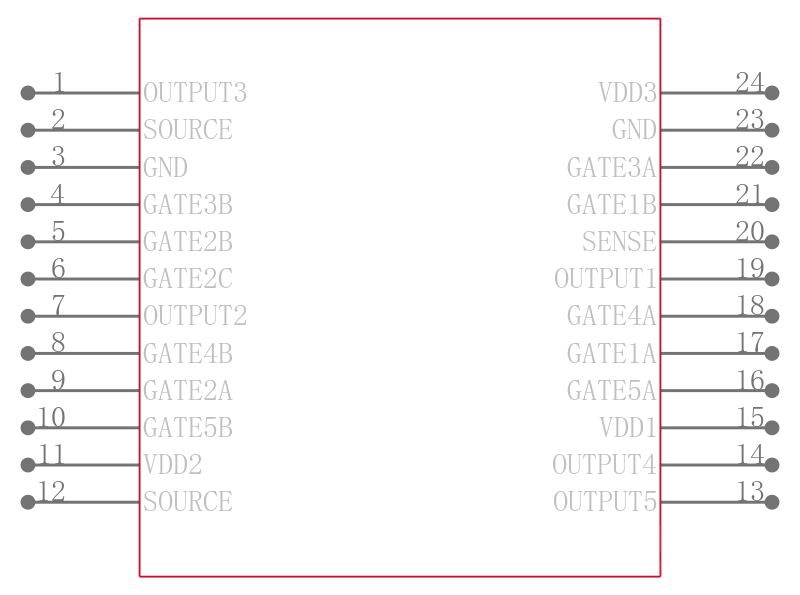

TPIC1502DW引脚图

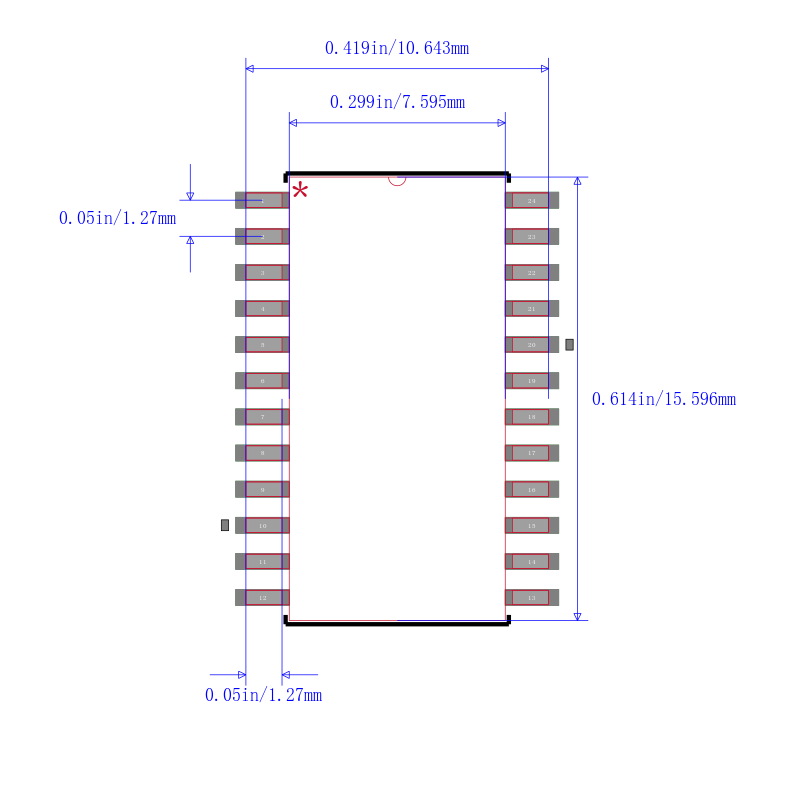

TPIC1502DW封装图

TPIC1502DW封装焊盘图

在线购买TPIC1502DW

型号： TPIC1502DW

制造商： TI 德州仪器

描述：Quad和HEX功率DMOS阵列 QUAD AND HEX POWER DMOS ARRAY
