TPS62305YZDR概述
500毫安， 3 MHz的同步降压转换器芯片级封装 500-mA, 3-MHz SYNCHRONOUS STEP-DOWN CONVERTER IN CHIP SCALE PACKAGING
Buck Switching Regulator IC Positive Fixed 1.875V 1 Output 500mA 8-UFBGA, DSBGA
得捷:
IC REG BUCK 1.875V 500MA 8DSBGA
艾睿:
Conv DC-DC 2.7V to 6V Synchronous Step Down Single-Out 1.875V 0.5A 8-Pin DSBGA T/R
TPS62305YZDR中文资料参数规格
技术参数
电源电压DC 6.00V max
输出接口数 1
输出电压 1.88 V
输出电流 500 mA
静态电流 86.0 µA
调节输出数 1
开关频率 3 MHz
拓扑结构 Buck
输入电压Max 6 V
输入电压Min 2.7 V
输出电压Min 1.875 V
输出电流Max 0.5 A
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 2.7V ~ 6V
封装参数
安装方式 Surface Mount
引脚数 8
封装 VFBGA-8
外形尺寸
封装 VFBGA-8
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

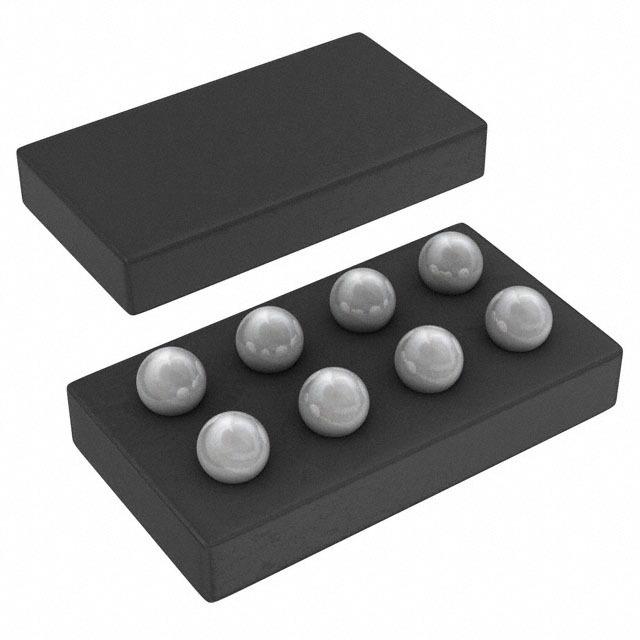

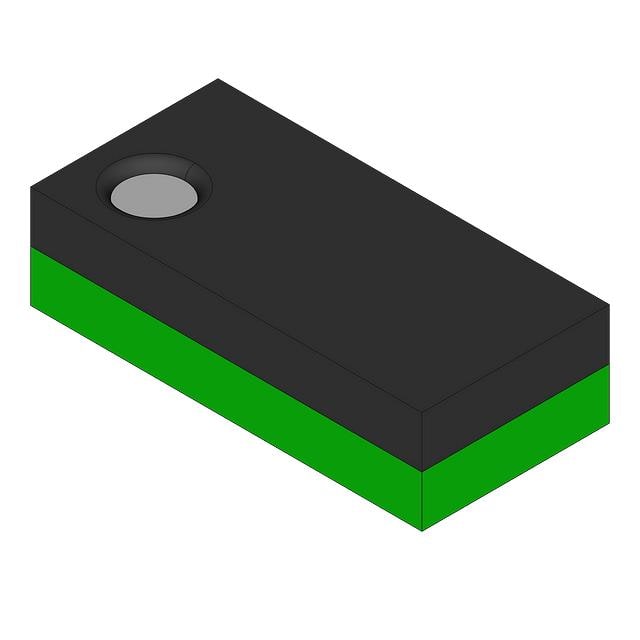

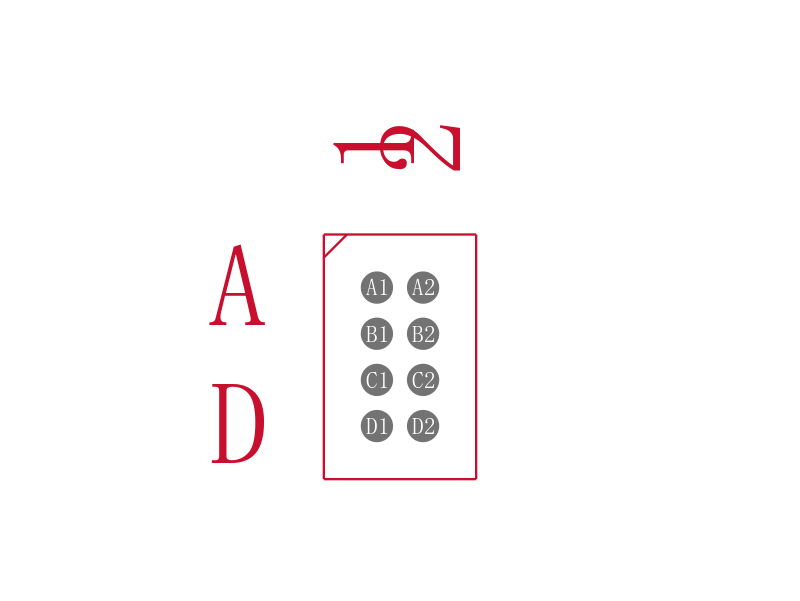

TPS62305YZDR引脚图与封装图
