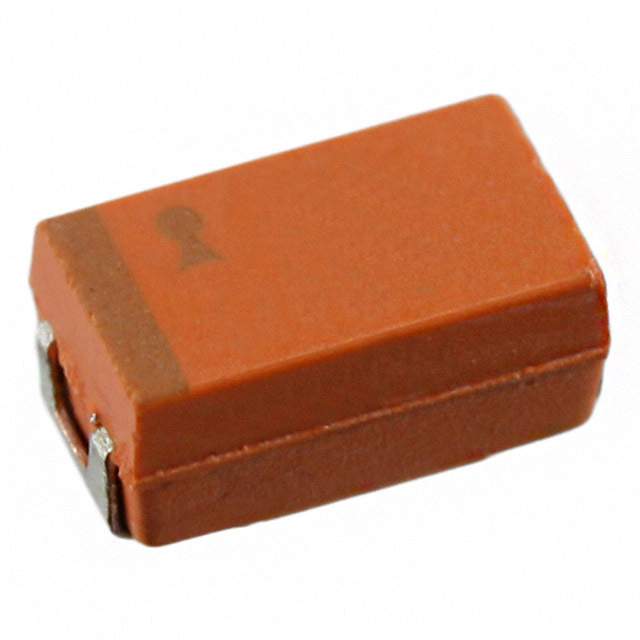

AVX TPSC337K004R0100 表面贴装钽电容, TPS系列, 330 µF, ± 10%, 4 V, 2312 [6032 公制], C
TPS 系列 2.5 至 6.3V 直流
的 TPS 系列低 ESR 贴片式器，设计主要用于电源应用。 TPS 系列电容器提供 14 种不同的外壳尺寸。
低 ESR（等效串联电阻）
高波纹电流能力
低功率和热消散
尺寸 mm
---
| L | W | H | W1 | A
外壳代码 | +-0.2 | +-0.2 | +-0.2 | +-0.2 | +-0.3-0.2
A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8
B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8
C | 6 | 3.2 | 2.6 | 2.2 | 1.3
D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3
E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3
V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4
W | 6 | 3.2 | 1.5 | 2.2 | 1.3
额定电压DC 4.00 V
电容 330 µF
等效串联电阻ESR 100 mΩ
容差 ±10 %
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 4 V
安装方式 Surface Mount
引脚数 2
封装 6032
长度 6 mm
宽度 3.20 mm
高度 2.6 mm
封装 6032
介质材料 Tantalum
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 500
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TPSC337K004R0100 AVX 艾维克斯 | 当前型号 | 当前型号 |
TPSC337M004R0100 艾维克斯 | 类似代替 | TPSC337K004R0100和TPSC337M004R0100的区别 |
