UCC3805NG4概述

低功耗BiCMOS电流模式PWM Low-Power BiCMOS Current-Mode PWM

升压，降压，反激，正激转换器稳压器正输出升压，降压，升压/降压 - DC DC 切换控制器 IC 8-PDIP

得捷:
IC REG CTRLR MULT TOPOLOGY 8DIP

立创商城:
降压型升降压型升压型 3.6V~12V 31kHz

艾睿:
Current Mode PWM Controller 1A 8-Pin PDIP Tube

Verical:
Current Mode PWM Controller 1A 8-Pin PDIP Tube

德州仪器TI:
12V, 1A low power BICMOS 1MHz current mode PWM with 4.1V/3.6V UVLO and 50% duty cycle, 0C to 70C

UCC3805NG4中文资料参数规格

技术参数

频率 1.00 MHz

输出接口数 1

输出电压 1.00 V

输出电流 1.00 A

调节输出数 1

上升时间 41 ns

开关频率 31 kHz

拓扑结构 Buck, Boost, Flyback, Forward

占空比 50 %

最大占空比 0.49

下降时间 44 ns

封装参数

引脚数 8

封装 PDIP-8

外形尺寸

封装 PDIP-8

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

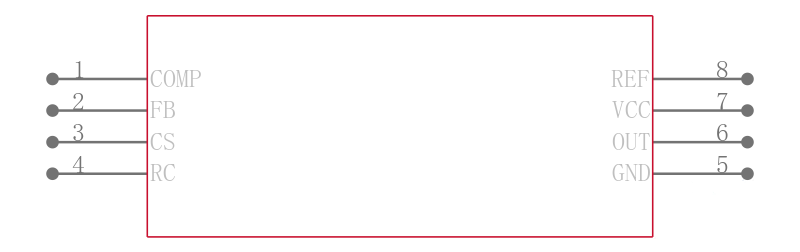

UCC3805NG4引脚图与封装图

在线购买UCC3805NG4

型号： UCC3805NG4

描述：低功耗BiCMOS电流模式PWM Low-Power BiCMOS Current-Mode PWM

替代型号UCC3805NG4
