UPW1V560MED1TD参数规格_中文资料_数据手册PDF

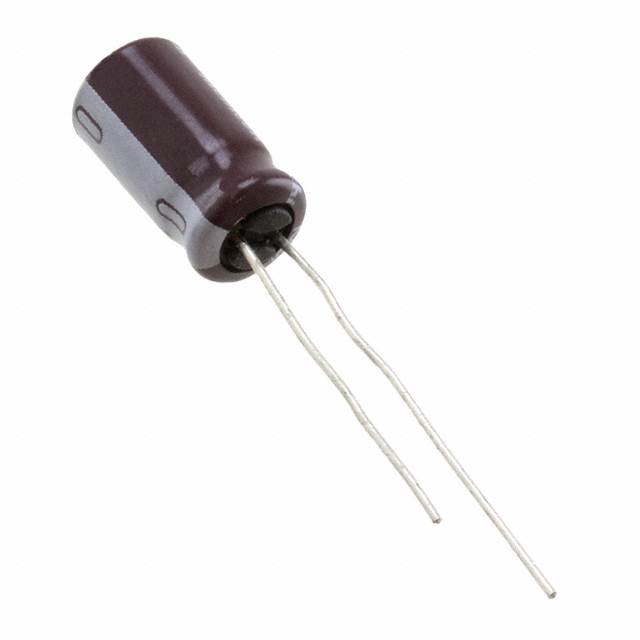

UPW1V560MED1TD概述

Cap Aluminum Lytic 56uF 35V 20% 6.3 X 11mm Radial 2.5mm 180mA 2000H 105℃ Automotive Ammo

铝电解器径向，Can - 105°C 时为 2000 小时

立创商城:
56uF ±20% 35V

得捷:
CAP ALUM 56UF 20% 35V RADIAL

艾睿:
Cap Aluminum Lytic 56uF 35V 20% 6.3 X 11mm Radial 2.5mm 180mA 2000h 105

Newark:
# NICHICON UPW1V560MED1TD Electrolytic Capacitor, Miniature, 56 µF, 35 V, PW Series, ± 20%, Radial Leaded, 6.3 mm

UPW1V560MED1TD中文资料参数规格

技术参数

额定电压DC 35.0 V

电容 56 µF

等效串联电阻ESR 500 mΩ

容差 ±20 %

纹波电流 87 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 35 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2.5 mm

外形尺寸

高度 11 mm

直径 6.30 mm

封装 Radial, CAN

引脚间距 2.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命（小时） 2000h @105℃

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

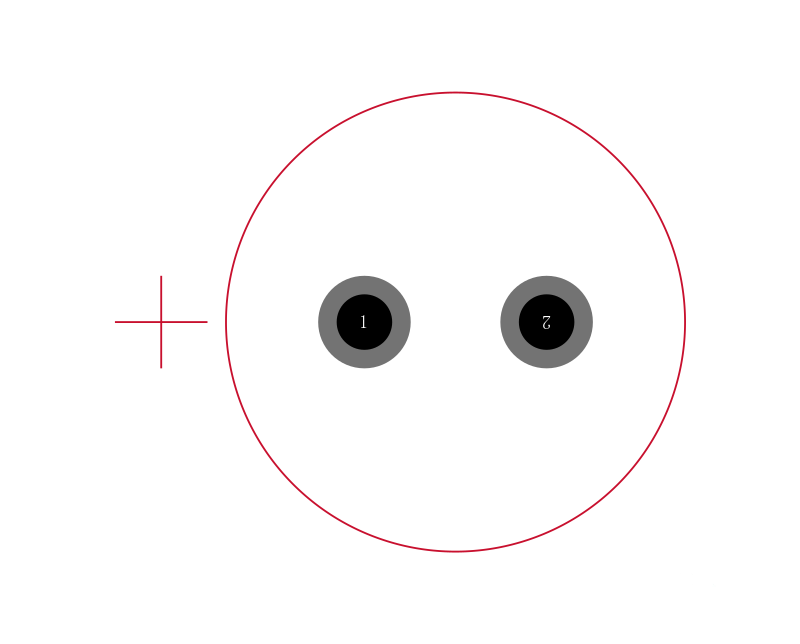

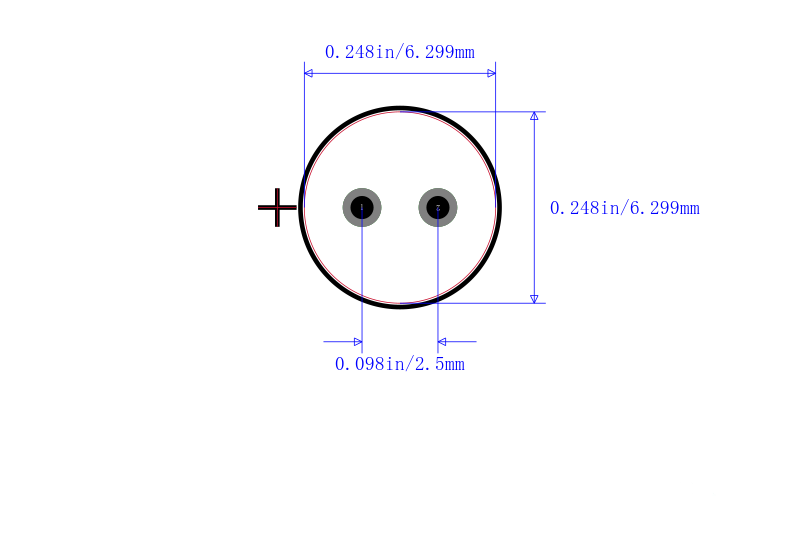

UPW1V560MED1TD引脚图与封装图

在线购买UPW1V560MED1TD

型号： UPW1V560MED1TD

描述：Cap Aluminum Lytic 56uF 35V 20% 6.3 X 11mm Radial 2.5mm 180mA 2000H 105℃ Automotive Ammo

替代型号UPW1V560MED1TD
