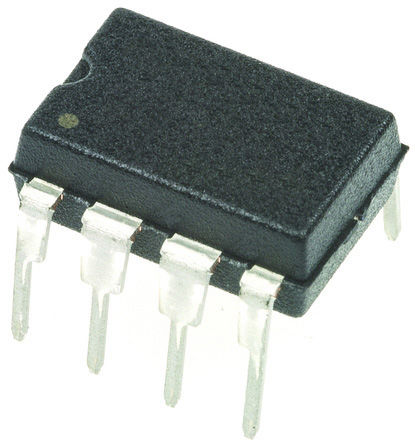

TEXAS INSTRUMENTS UC3705N 功率芯片, 低压侧, 5V-40V电源, 1.5A输出, 100ns延迟, DIP-8
MOSFET 和 IGBT 驱动器,高达 2.5A,Texas Instruments
Texas Instruments 专用栅极驱动器 IC 系列适用于 MOSFET 和 IGBT 应用。 设备可提供适合与 MOSFET 和 IGBT 电源设备兼容的高电流输出,且提供各种配置和封装类型。
得捷:
IC GATE DRVR LOW-SIDE 8DIP
欧时:
Texas Instruments UC3705N MOSFET 功率驱动器, 1.5A, 5 to 40 V电源, 8引脚 PDIP封装
立创商城:
UC3705N
德州仪器TI:
1.5-A/1.5-A dual-channel gate driver with 40-V VDD and thermal shutdown, in 8-pin packages
e络盟:
功率芯片, 低压侧, 5V-40V电源, 1.5A输出, 100ns延迟, DIP-8
艾睿:
Driver 1.5A 1-OUT High Speed Inv/Non-Inv 8-Pin PDIP Tube
安富利:
MOSFET DRVR 1.5A 1-OUT High Speed Inv/Non-Inv 8-Pin PDIP Tube
Chip1Stop:
Driver 1.5A 1-OUT High Speed Inv/Non-Inv 8-Pin PDIP Tube
Verical:
Driver 1.5A 1-OUT High Speed Inv/Non-Inv 8-Pin PDIP Tube
Newark:
Power IC, Low Side, 5V-40V Supply, 1.5A Out, 100ns Delay, DIP-8
Win Source:
IC COMPLEMENT POWER DRIVER 8-DIP
电源电压DC 5.00V min
上升/下降时间 60 ns
输出接口数 1
输出电压 40.0 V
输出电流 1.50 A
针脚数 8
耗散功率 1 W
上升时间 90 ns
下降时间 60 ns
下降时间Max 60 ns
上升时间Max 90 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压 5V ~ 40V
电源电压Max 40 V
电源电压Min 5 V
安装方式 Through Hole
引脚数 8
封装 DIP-8
长度 9.81 mm
宽度 6.35 mm
高度 4.57 mm
封装 DIP-8
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
制造应用 工业, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
UC3705N TI 德州仪器 | 当前型号 | 当前型号 |
UC3705NG4 德州仪器 | 完全替代 | UC3705N和UC3705NG4的区别 |
UC2705N 德州仪器 | 类似代替 | UC3705N和UC2705N的区别 |
5962-9579801MPA 德州仪器 | 功能相似 | UC3705N和5962-9579801MPA的区别 |
