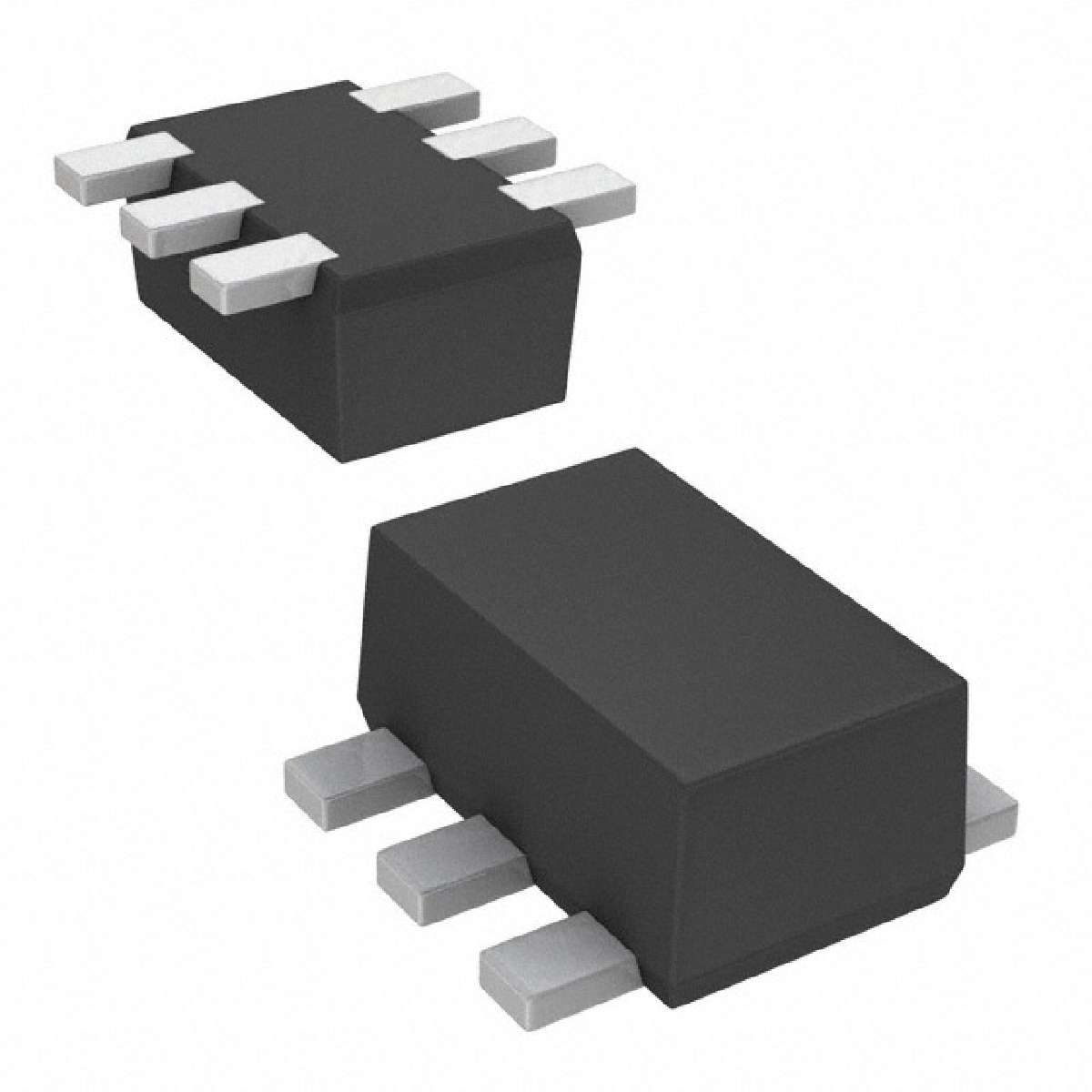

UP0439000L NPN+PNP复合三极管 50V/-50V 100mA/-100mA 80 SOT-563 标记3V 用于开关/数字电路
Q1 集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO | 50V \---|--- Q1集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO | 50V Q1集电极连续输出电流IC Collector CurrentIC | 100MA/0.1A Q2 集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO | -50V Q2集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO | -50V Q2集电极连续输出电流IC Collector CurrentIC | -100MA/-0.1A Q1基极输入电阻R1 Input ResistanceR1 | 4.7kΩ Q1基极-发射极输入电阻R2 Base-Emitter ResistanceR2 | 4.7kΩ Q1电阻比R1/R2 Q1 Resistance Ratio | 1 Q2基极输入电阻R1 Input ResistanceR1 | 10 kΩ Q2基极-发射极输入电阻R2 Base-Emitter ResistanceR2 | 4.7kΩ Q2电阻比R1/R2 Q2 Resistance Ratio | 0.21 直流电流增益hFE DC Current GainhFE Q1/Q2 | 80/80 截止频率fT Transtion FrequencyfT Q1/Q2 | 150MHZ/80MHZ 耗散功率Pc Power Dissipation | 125MW/0.125W Description & Applications | Silicon NPN epitaxial planar type Tr1 Silicon PNP epitaxial planar type Tr2 For switching/digital circuits型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
UP0439000L Panasonic 松下 | 当前型号 | 当前型号 |
UP04390G0L 松下 | 完全替代 | UP0439000L和UP04390G0L的区别 |
