UHV-7A概述

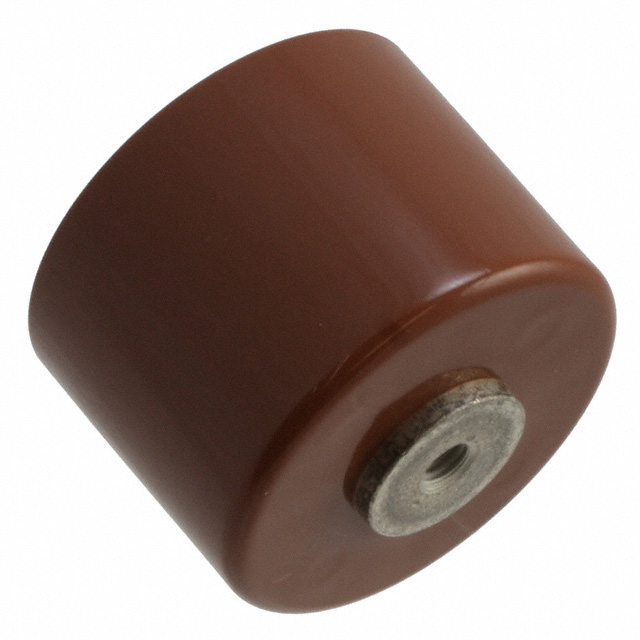

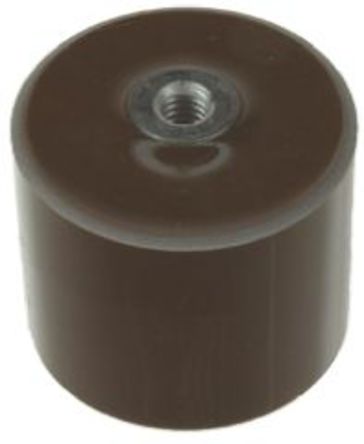

TDK UHV-7A 陶瓷盘和平板板电容器, UHV系列, 700 pF, ± 10%, Z5T, 40 kV, 螺丝
2 级模制陶瓷器
超高电压 UHV 器，FHV 系列
模制类型，带金属接线端子
高电容和低电容温度特性
小尺寸和低耗散因数
极佳的电压电容特性
螺钉接线端子，易于安装
高电压电源和激光设备中的应用
欧时:
High Voltage Ceramic Cap 40kV 700pF
立创商城:
700pF ±10%
艾睿:
Cap Ceramic 700pF 40000V Z5T 10% 38 X 32mm 85°C Box
Newark:
# TDK UHV-7A Ceramic Disc & Plate Capacitor, 700 pF, 40 kV, UHV Series, ± 10%, Screw, Z5T
Electro Sonic:
Cap Ceramic 700pF 40000V Z5T 10% 38 X 32mm 85°C Box
UHV-7A中文资料参数规格
技术参数
额定电压DC 40.0 kV
电容 700 pF
容差 ±10 %
电介质特性 Z5T
工作温度Max 85 ℃
工作温度Min -30 ℃
额定电压 40 kV
封装参数
安装方式 Through Hole
封装 Disk
外形尺寸
长度 32 mm
高度 28.0 mm
直径 38.0 mm
封装 Disk
物理参数
工作温度 -30℃ ~ 85℃
温度系数 ±22 %
其他
产品生命周期 Active
包装方式 Each
制造应用 For High Voltage Power Supply, 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
