调整脉冲宽度调制器 Regulating Pulse Width Modulator
降压,升压,反激,正激转换器,全桥,半桥,推挽 稳压器 正 输出 升压,降压,升压/降压 - DC DC 切换控制器 IC 18-SOIC
得捷:
IC REG CTRLR MULT TOP 18SOIC
贸泽:
Switching Controllers Regulating Pulse Width Modulator
艾睿:
Voltage Mode PWM Controller 100mA 650kHz 18-Pin SOIC T/R
德州仪器TI:
35V, Dual 0.2A 600KHz PWM controller with 0C to 70C
频率 450 kHz
输出接口数 2
输入电压DC 35.0 V
输出电压 13.0 V
输出电流 100 mA
调节输出数 2
上升时间 300 ns
开关频率 1Hz ~ 600kHz
拓扑结构 Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
占空比 50 %
最大占空比 49 %
下降时间 100 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压 7V ~ 35V
安装方式 Surface Mount
引脚数 18

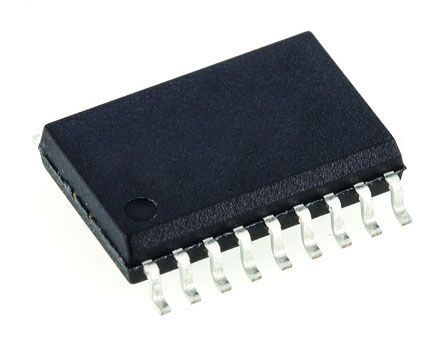

封装 SOIC-18
长度 11.62 mm
高度 2.35 mm
封装 SOIC-18
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
UC3526ADWTRG4 TI 德州仪器 | 当前型号 | 当前型号 |
UC3526ADWTR 德州仪器 | 完全替代 | UC3526ADWTRG4和UC3526ADWTR的区别 |
UC2526ADWTR 德州仪器 | 完全替代 | UC3526ADWTRG4和UC2526ADWTR的区别 |
UC3526DWTR 德州仪器 | 完全替代 | UC3526ADWTRG4和UC3526DWTR的区别 |
