UC2526ADWTR和UC3526ADWTRG4

对比图

型号 UC2526ADWTR UC3526ADWTRG4 SG2526DW

描述 调整脉冲宽度调制器 Regulating Pulse Width Modulator调整脉冲宽度调制器 Regulating Pulse Width Modulator调整脉冲宽度调制器 REGULATING PULSE WIDTH MODULATOR

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) Microsemi (美高森美)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 18 18 18

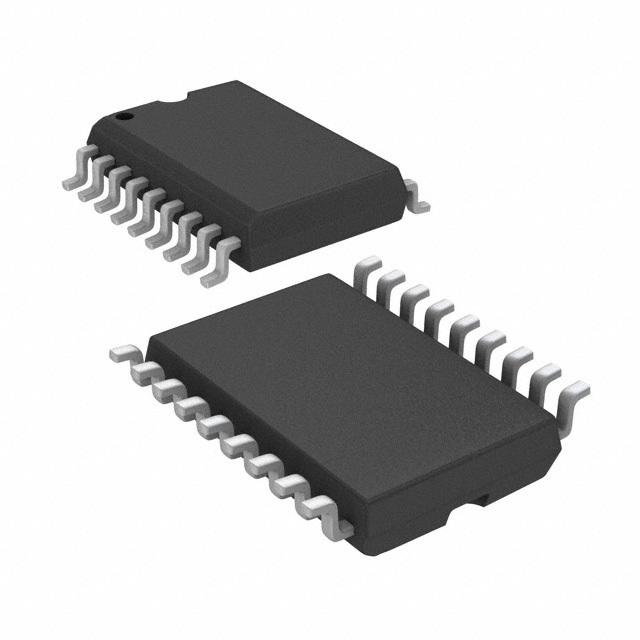

封装 SOIC-18 SOIC-18 SOIC-18

电源电压(DC) 7.00V (min) - 35.0V (max)

输出接口数 2 2 2

静态电流 - - 18.0 mA

上升时间 300 ns 300 ns 300 ns

开关频率 1Hz ~ 600kHz 1Hz ~ 600kHz 1Hz ~ 350kHz

占空比 49 % 50 % 49 %

最大占空比 49 % 49 % 49 %

下降时间 100 ns 100 ns 100 ns

工作温度(Max) 85 ℃ 70 ℃ 85 ℃

工作温度(Min) -25 ℃ 0 ℃ -25 ℃

频率 450 kHz 450 kHz -

输入电压(DC) 35.0 V 35.0 V -

输出电压 13.0 V 13.0 V -

输出电流 200 mA 100 mA -

耗散功率 1000 mW - -

调节输出数 2 2 -

拓扑结构 Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull -

耗散功率(Max) 1000 mW 1000 mW -

电源电压 - 7V ~ 35V -

封装 SOIC-18 SOIC-18 SOIC-18

长度 11.62 mm 11.62 mm -

高度 2.35 mm 2.35 mm -

工作温度 -25℃ ~ 85℃ (TA) 0℃ ~ 70℃ -25℃ ~ 85℃ (TA)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 - - EAR99
