UC2864DWG4参数规格_中文资料_数据手册PDF_引脚图-锐单商城

UC2864DWG4图片1

UC2864DWG4图片2

UC2864DWG4图片3

UC2864DWG4中文资料参数规格

技术参数

频率 450 kHz

输出电压 1.70 V

输出电流 200 mA

调节输出数 1

上升时间 25 ns

开关频率 550 KHz

最大占空比 50 %

下降时间 25 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

UC2864DWG4引脚图与封装图

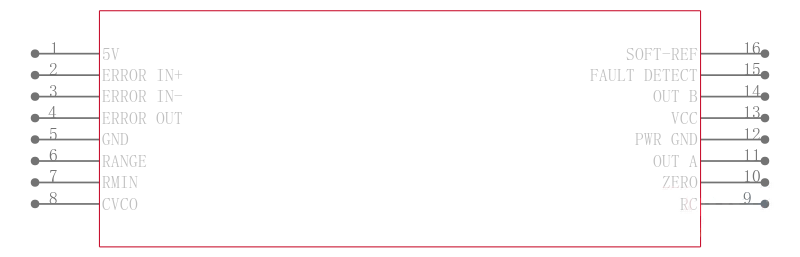

UC2864DWG4引脚图

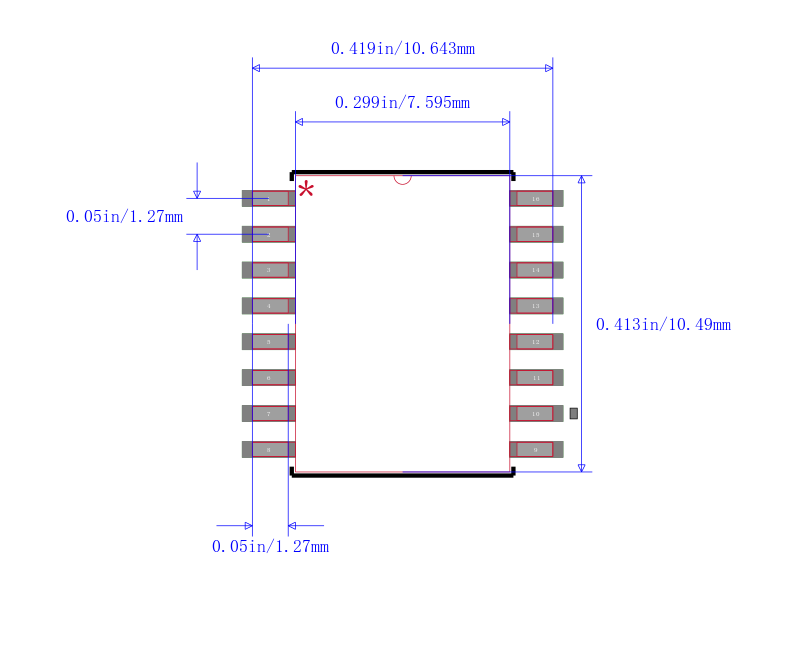

UC2864DWG4封装图

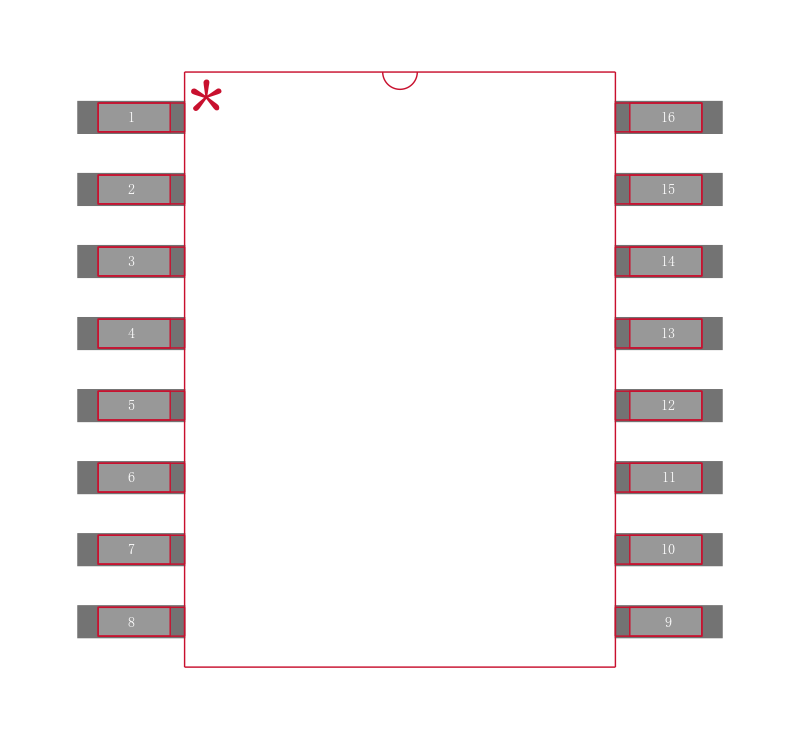

UC2864DWG4封装焊盘图

在线购买UC2864DWG4

型号： UC2864DWG4

制造商： TI 德州仪器

描述：谐振模式电源控制器 Resonant-Mode Power Supply Controllers

替代型号UC2864DWG4

型号/品牌	代替类型	替代型号对比
UC2864DWG4 TI 德州仪器	当前型号	当前型号
UC3864NG4 德州仪器	完全替代	UC2864DWG4和UC3864NG4的区别
UC2864DW 德州仪器	类似代替	UC2864DWG4和UC2864DW的区别
UC3864N 德州仪器	类似代替	UC2864DWG4和UC3864N的区别
