VS-70HF80参数规格_中文资料_数据手册PDF

VS-70HF80概述

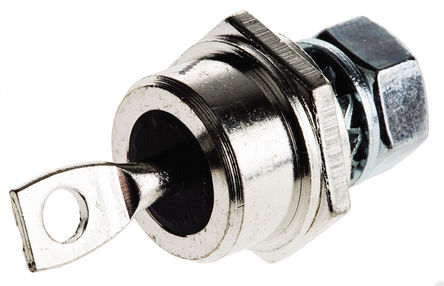

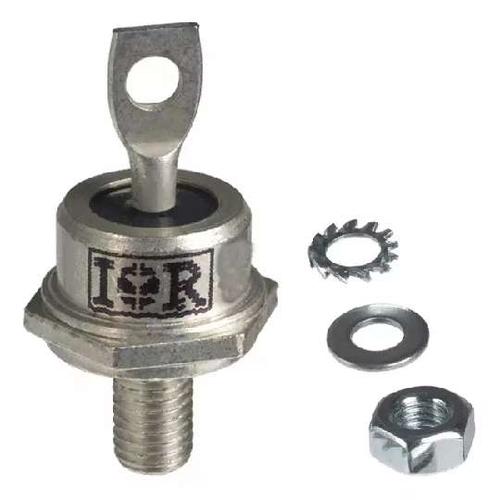

VISHAY VS-70HF80 二极管模块, 800 V, 70 A, 1.35 V, VS-70 Series

The is a Standard Recovery Diode with high surge current capability. It is designed for a wide range of applications in battery chargers, machine tool controls and converters.

.: Up to 1600V VRRM

.: Stud normal polarity cathode to stud

.: -65 to 180°C Maximum junction operating temperature range

VS-70HF80中文资料参数规格

技术参数

正向电压 1.35V @220A

热阻 0.45K/W RθJC

正向电流 70 A

最大正向浪涌电流（Ifsm） 1.3 kA

正向电压Max 1.35 V

正向电流Max 70 A

工作温度Max 180 ℃

工作温度Min -65 ℃

工作结温Max 180 ℃

封装参数

安装方式 Chassis

引脚数 2

封装 DO-203AB

外形尺寸

长度 20.02 mm

宽度 17.35 mm

高度 22.9 mm

封装 DO-203AB

物理参数

工作温度 -65℃ ~ 180℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Power Management, Industrial, Motor Drive & Control

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买VS-70HF80

型号： VS-70HF80

制造商： Vishay Semiconductor 威世

描述：VISHAY VS-70HF80 二极管模块, 800 V, 70 A, 1.35 V, VS-70 Series

立即咨询

替代型号VS-70HF80

型号/品牌	代替类型	替代型号对比
VS-70HF80 Vishay Semiconductor 威世	当前型号	当前型号
VS-70HF20 威世	完全替代	VS-70HF80和VS-70HF20的区别
VS-70HF120 威世	类似代替	VS-70HF80和VS-70HF120的区别
VS-70HF40 威世	类似代替	VS-70HF80和VS-70HF40的区别
