对比图

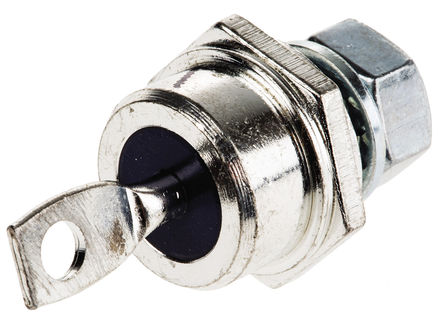

型号 VS-70HF120 VS-70HF80 VS-70HF100
描述 VISHAY VS-70HF120. 二极管模块, 1.2 kV, 70 A, 1.35 V, VS-70 SeriesVISHAY VS-70HF80 二极管模块, 800 V, 70 A, 1.35 V, VS-70 SeriesVISHAY VS-70HF100. 整流二极管, 标准恢复型
数据手册 ---
制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) Vishay Semiconductor (威世)
分类 功率二极管功率二极管功率二极管
引脚数 2 2 2
封装 DO-203AB DO-203AB DO-5
安装方式 - Chassis Chassis
负载电流 70 A - -
正向电压 1.35 V 1.35V @220A 1.35V @220A
热阻 0.45K/W (RθJC) 0.45K/W (RθJC) -
正向电流 70 A 70 A 70 A
最大正向浪涌电流（Ifsm） 1.3 kA 1.3 kA 1.3 kA
正向电压(Max) 1.35 V 1.35 V 1.35 V
正向电流(Max) 70 A 70 A 70 A
工作温度(Max) 180 ℃ 180 ℃ 180 ℃
工作温度(Min) -65 ℃ -65 ℃ -65 ℃
工作结温(Max) 180 ℃ 180 ℃ -
长度 20.02 mm 20.02 mm 20.08 mm
宽度 17.35 mm 17.35 mm 17.4 mm
高度 22.9 mm 22.9 mm 22.9 mm
封装 DO-203AB DO-203AB DO-5
工作温度 -65℃ ~ 180℃ -65℃ ~ 180℃ -
产品生命周期 Active Active Active
包装方式 Each Bulk Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
