VND7N04

VND7N04图片1

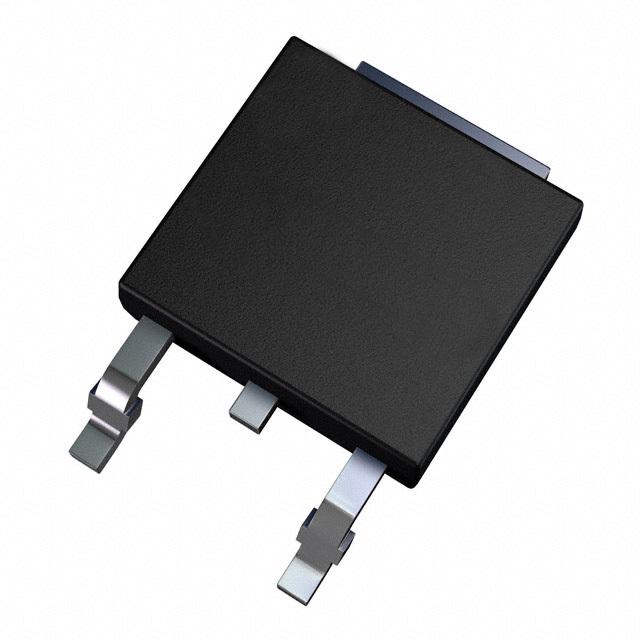

VND7N04图片2
VND7N04图片3

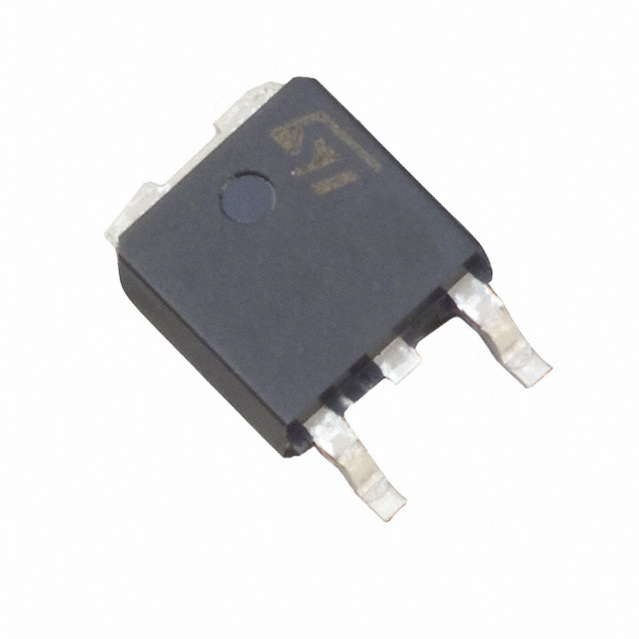

VND7N04图片4
VND7N04图片5
VND7N04图片6

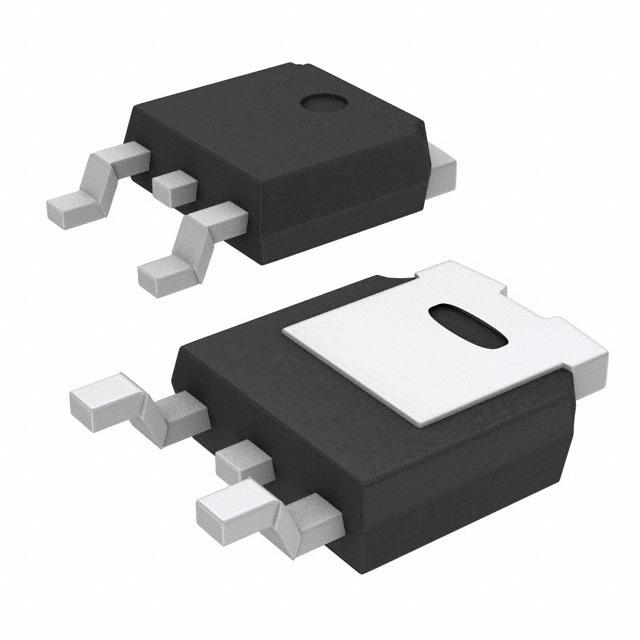

VND7N04图片7
VND7N04图片8
VND7N04概述

“ OMNIFET ”完全autoprotected功率MOSFET "OMNIFET"Fully autoprotected power MOSFET

Power Switch/Driver 1:1 N-Channel 4A DPAK


得捷:
IC PWR DRIVER N-CHANNEL 1:1 DPAK


艾睿:
Current Limit SW 1-IN 1-OUT to 18V 11A Automotive 3-Pin2+Tab DPAK Tube


VND7N04中文资料参数规格
技术参数

输出接口数 1

漏源极电阻 140 mΩ

耗散功率 60000 mW

漏源击穿电压 42.0 V

连续漏极电流Ids 7.00 A

输入电压Max 18 V

输出电流Max 4 A

输入数 1

耗散功率Max 60000 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

封装 TO-252-3

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

VND7N04引脚图与封装图
VND7N04引脚图

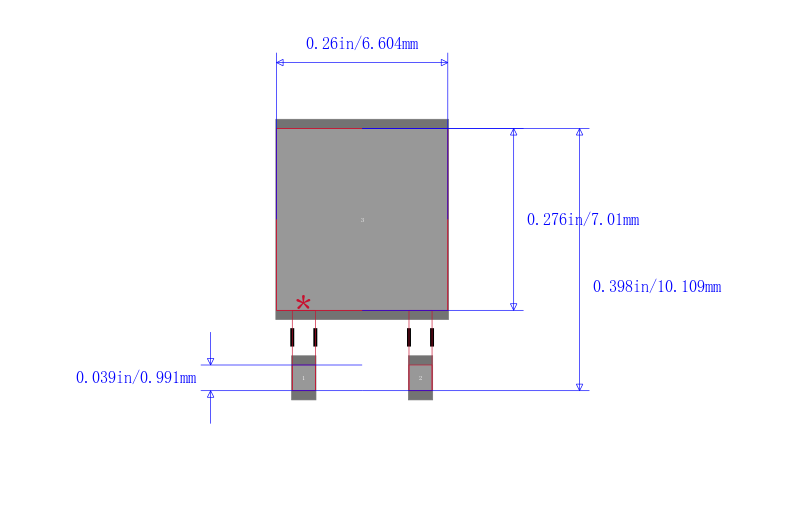

VND7N04封装图
VND7N04封装焊盘图
在线购买VND7N04
型号: VND7N04
描述:“ OMNIFET ”完全autoprotected功率MOSFET "OMNIFET"Fully autoprotected power MOSFET
替代型号VND7N04
型号/品牌 代替类型 替代型号对比

VND7N04

ST Microelectronics 意法半导体

当前型号

当前型号

VND7N04-E

意法半导体

类似代替

VND7N04和VND7N04-E的区别

VND7N04TR-E

意法半导体

类似代替

VND7N04和VND7N04TR-E的区别

VND7N0413TR

意法半导体

类似代替

VND7N04和VND7N0413TR的区别
