09-50-3031参数规格_中文资料_数据手册PDF

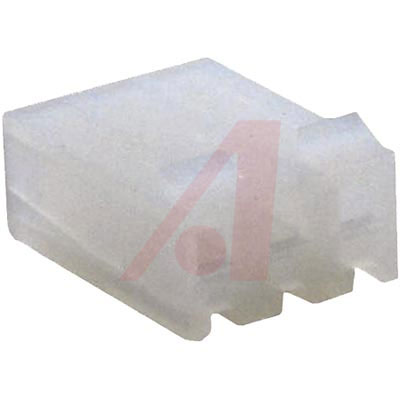

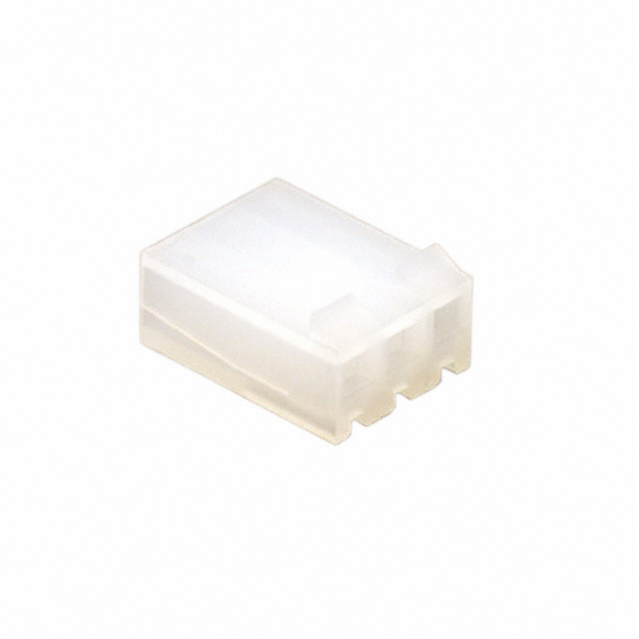

09-50-3031概述

2139 系列一系列 KK 3.96mm 压接插座外壳，用于 2478 和 2578 系列接线端子，请分别参见库存号 720-5946 和 670-2254。### 注有关合适的压接工具，请参见库存号 450-391### 3.96mm Molex KK 系列通用系统电压 | 250 V 交流或直流 ---|--- 通用系统电流 | 7 A（单电路），5A 系列 2145 绝缘电阻 | 最低 1000 MΩ 触点电阻 | 10 mΩ（最大值）额定温度 | -40°C 至 +105°C（磷青铜触点） | -40°C 至 +80°C（黄铜触点）引脚尺寸 | 1.1mm 方形建议印刷电路板孔径 | 1.7mm

* 终端锁定柄脚

.: 回流雾锡电镀

.: 极化外壳肋骨

.: 摩擦锁针座; 摩擦锁定斜坡外壳

.: 极化后壳

.: RPC 回流过程兼容系统

.: 高温尼龙外壳

.: 信号应用 KK 254连接器系统

.: 电源应用 KK 396连接器系统

09-50-3031中文资料参数规格

技术参数

触点数 3

极性 Female

额定电流 5 A

排数 1

针脚数 3

额定电流Max 7A/触头

工作温度Max 75 ℃

工作温度Min 0 ℃

额定电压Max 250 VAC

额定电压 250 VAC

封装参数

引脚间距 3.96 mm

外形尺寸

长度 11.79 mm

宽度 6.4 mm

高度 6.4 mm

引脚间距 3.96 mm

物理参数

外壳颜色 Natural

颜色 Natural

工作温度 0℃ ~ 75℃

外壳材质 Nylon

其他

产品生命周期 Unknown

包装方式 Bag

制造应用车用, 通信与网络, 工业, 消费电子产品, 医用, 数据/计算

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8538906000

数据手册

在线购买09-50-3031

型号： 09-50-3031

制造商： Molex 莫仕

描述：2139 系列一系列 KK 3.96mm 压接插座外壳，用于 2478 和 2578 系列接线端子，请分别参见库存号 720-5946 和 670-2254。 ### 注有关合适的压接工具，请参见库存号 450-391 ### 3.96mm Molex KK 系列通用系统电压 | 250 V 交流或直流 ---|--- 通用系统电流 | 7 A（单电路），5A 系列 2145 绝缘电阻 | 最低 1000 MΩ 触点电阻 | 10 mΩ（最大值）额定温度 | -40°C 至 +105°C（磷青铜触点） | -40°C 至 +80°C（黄铜触点）引脚尺寸 | 1.1mm 方形建议印刷电路板孔径 | 1.7mm
