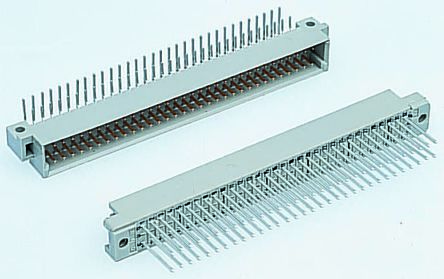

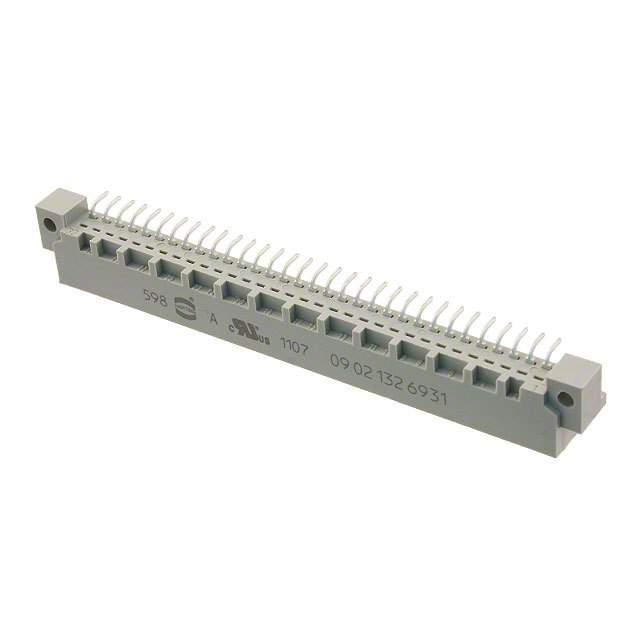

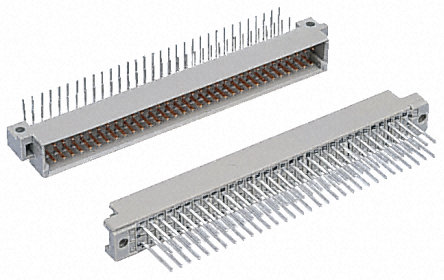

Harting DIN 41612 B 型背板信号连接器Harting DIN 41612 B 型背板信号连接器设计用于印刷电路板应用,每个触点最大 2A。 这些 DIN 41612 印刷电路板信号连接器耐磨耐用,具有较长的配接寿命,可为许多电子信号连接器设计应用提供经济的解决方案。 库存号 757-7989 和 757-7964 经铁路认证,铁路分类为 NFF 16-101,烟指数:F1,易燃性等级:I2工作温度 -55 至 +125°C 每个触点最大 2A 测试电压 1kV 触点电阻高达 20mΩ 热塑树脂 - 玻璃纤维填充 铜合金触点 端接方法 - 焊接 ### DIN41612 - 系列DIN 41612连接器用于将所有的 19in. Eurocard 支架系统相互连接起来。触点材料:1 级和 2 级: | 黄铜 | | ---|---|---|--- 触点材料:3 级 | 磷青铜 | | 电镀 | 镀金镍 | | 绝缘体 | 玻璃填充 PBTB | | 绝缘电阻 MΩ | ≥ 106 | | 触点电阻 mΩ | ≤ 15 | | 温度范围 °C | -65 至 +125 | | 触点间的测试电压 kV rms | 1 | | 最大额定电流 A | 2 | | 每路插入力/拔出力 g | 95 | | 插拔次数 | 1 级 | 2 级 | 3 级 机械 | 500 | 400 | 50 工业大气(天) | 21 天 | 4 天 | - 尺寸 mm --- | 固定中心 | 总长 | 宽度 | | 厚度 | | | B 型 | C 型 | 插头 | 88.9x2.5 直径 | 94 | 8.5 | 11.1 | 13 套筒扳手 | 90x2.8 直径 | 95 | 8.1 | 10.6 | 11.6
Harting DIN 41612 B 型背板信号
Harting DIN 41612 B 型背板信号连接器设计用于印刷电路板应用,每个触点最大 2A。 这些 DIN 41612 印刷电路板信号连接器耐磨耐用,具有较长的配接寿命,可为许多电子信号连接器设计应用提供经济的解决方案。
库存号 757-7989 和 757-7964 经铁路认证,铁路分类为 NFF 16-101,烟指数:F1,易燃性等级:I2
工作温度 -55 至 +125°C
每个触点最大 2A
测试电压 1kV
触点电阻高达 20mΩ
热塑树脂 - 玻璃纤维填充
铜合金触点
端接方法 - 焊接
### DIN41612 - 系列
DIN 41612连接器用于将所有的 19in. Eurocard 支架系统相互连接起来。
触点数 32
极性 Male
触点电镀 Gold
额定电流 2 A
绝缘电阻 1000 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 64
拔插次数 400
额定电流Max 2 A
工作温度Max 125 ℃
工作温度Min -55 ℃
接触电阻Max 20 mΩ
安装方式 Through Hole
引脚数 32
封装 -
引脚间距 2.54 mm
高度 8.6 mm
封装 -
引脚间距 2.54 mm
触点材质 Copper Alloy
材质 Polyester
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Box
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
09021326931 Harting Technology Group 哈丁电子 | 当前型号 | 当前型号 |
09021325931 哈丁电子 | 完全替代 | 09021326931和09021325931的区别 |
108457064002027 艾维克斯 | 类似代替 | 09021326931和108457064002027的区别 |
