09140022641概述

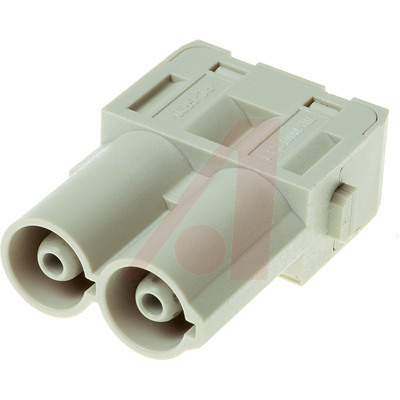

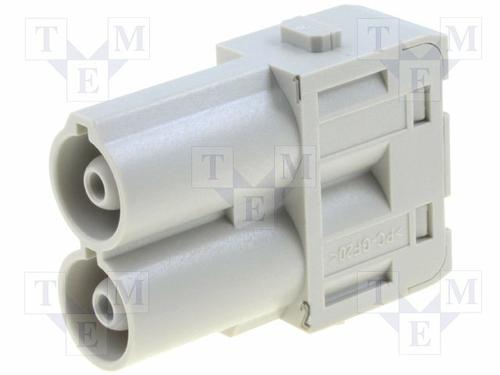

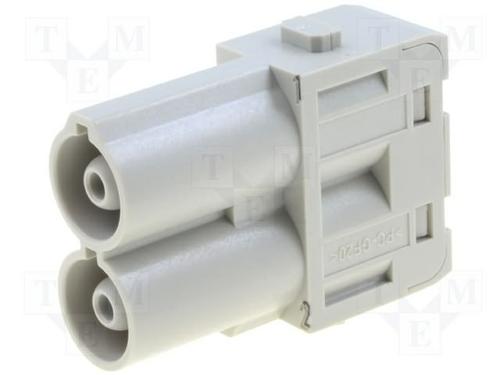

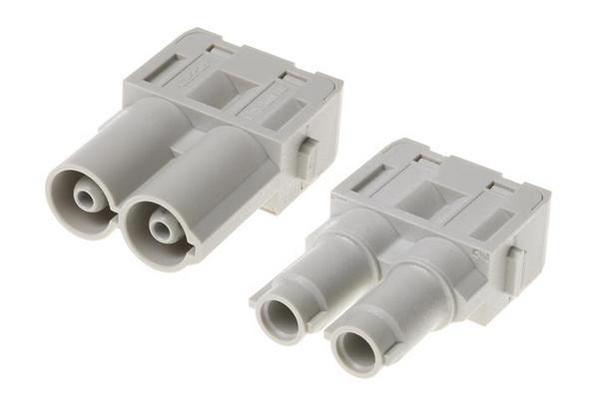

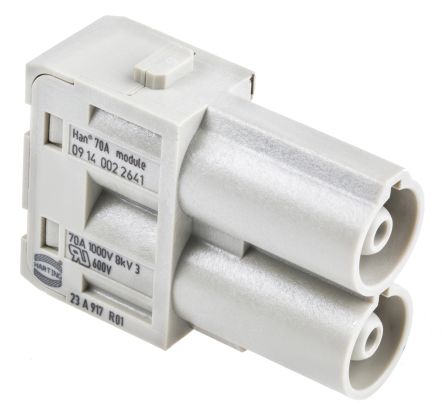

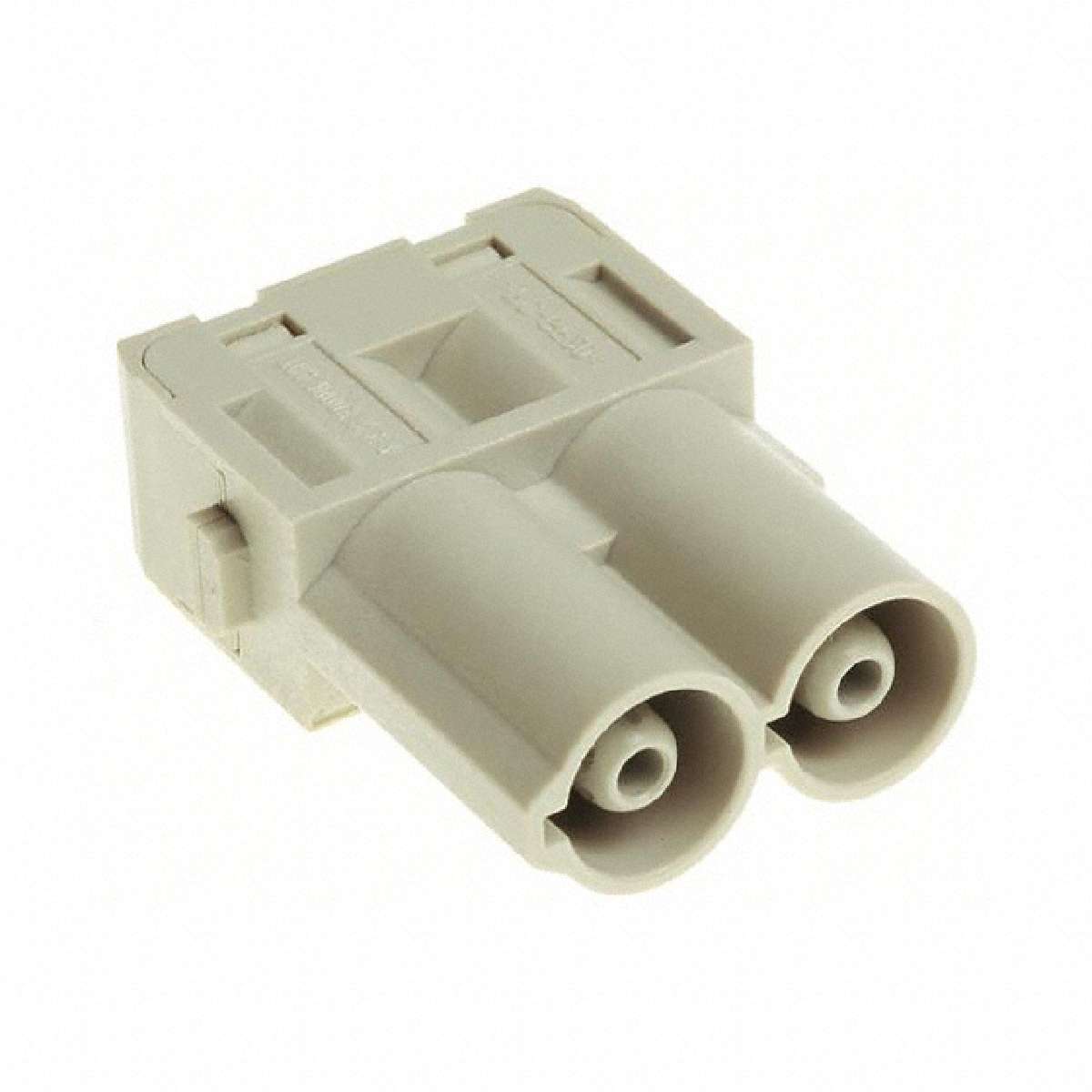

HARTING  09140022641  连接器, 70A, 6-16MM

Han 轴向螺旋模块 70A

轴向螺钉端接

2 极 70A 触点,用于电源电路

高 1000 V 交流额定值

编码管脚允许模块极化

公和母触点为手指保护

接合次数 ≥500


得捷:
MODULE MALE 2POS SCREW


欧时:
09140022641 - Harting 连接器 1 行 2 路 公插, 额定电流 70A


贸泽:
重负荷电源连接器 MOD FOR MALE CON 70A MODULE


e络盟:
重载连接器插件, Han-Modular Series, 2 触点, 1排, 插头, 公


艾睿:
Conn Power M 2 POS Screw ST Cable Mount 2 Terminal 1 Port Han-Modular®


Allied Electronics:
Han Axial Screw Modular; Male Insert; 2 Crimp Contacts; 8-4 AWG; 70 A; 100 V


TME:
Connector: rectangular; module; male; Han Modular 70A; PIN:2; 70A


Newark:
# HARTING  09140022641  AXIAL MODULE, PLUG, 70A, 2POS, 8-6AWG


09140022641中文资料参数规格
技术参数

触点数 2

极性 Male

触点电镀 Silver

额定电流 70 A

排数 1

易燃性等级 UL 94 V-0

针脚数 2

额定电压Max 1000 V

额定电压 600 V

封装参数

安装方式 Screw

引脚数 2

外形尺寸

长度 34.2 mm

宽度 45 mm

高度 14.6 mm

物理参数

外壳颜色 Light Gray

颜色 Gray

触点材质 Copper Alloy

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

在线购买09140022641
型号: 09140022641
制造商: Harting Technology Group 哈丁电子
描述:HARTING  09140022641  连接器, 70A, 6-16MM
