FAIRCHILD SEMICONDUCTOR PZT3906 晶体管 双极-射频, PNP, 40 V, 1 W, 200 mA, 300 hFE
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -40V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −40V 集电极连续输出电流ICCollector CurrentIC| −200mA/-0.2A 截止频率fTTranstion FrequencyfT| 250MHz 直流电流增益hFEDC Current GainhFE| 100~300 管压降VCE（sat）Collector-Emitter SaturationVoltage| -400mV/-0.4V 耗散功率PcPoWer Dissipation| 1.5W Description & Applications| PNP Silicon Switching Transistor High DC current gain 0.1 mA to 100 mA Low collector-emitter saturation voltage Complementary type: PZT 3904 NPN 描述与应用| PNP硅开关 高直流电流增益0.1 mA至100 mA的 低集电极 - 发射极饱和电压 互补式：PZT3904（NPN）
频率 250 MHz
额定电压DC -40.0 V
额定电流 -200 mA
针脚数 4
极性 PNP, P-Channel
耗散功率 1 W
击穿电压集电极-发射极 40 V
最小电流放大倍数hFE 100 @10mA, 1V
最大电流放大倍数hFE 300
额定功率Max 1 W
直流电流增益hFE 300
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 1000 mW
安装方式 Surface Mount
引脚数 4

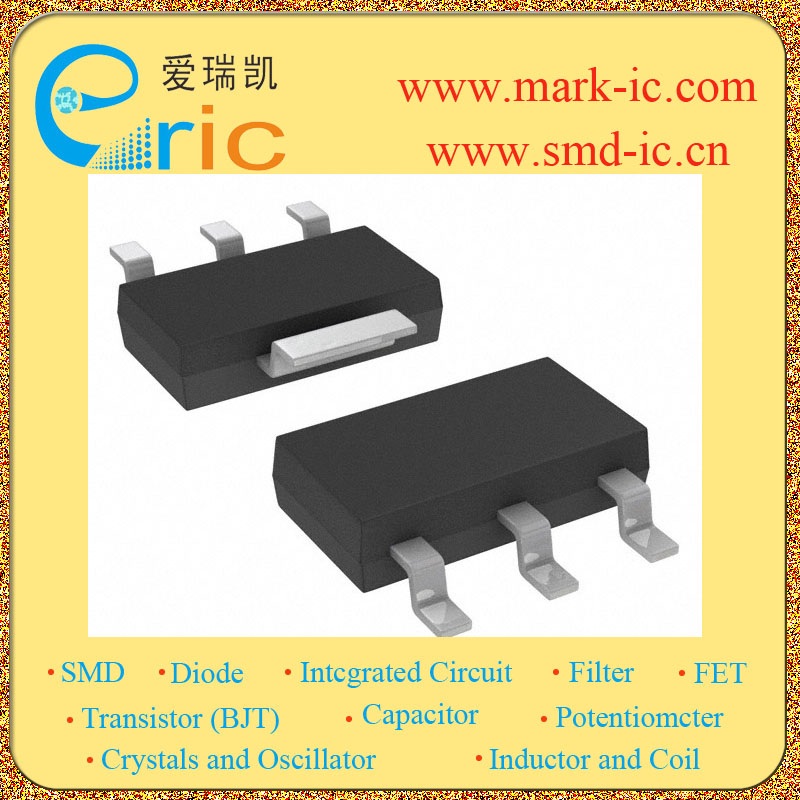

封装 TO-261-4
长度 6.7 mm
宽度 3.7 mm
高度 1.7 mm
封装 TO-261-4
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PZT3906 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
BCP51-16,115 恩智浦 | 功能相似 | PZT3906和BCP51-16,115的区别 |
PZT3906T1G 安森美 | 功能相似 | PZT3906和PZT3906T1G的区别 |
