TPS40003DGQRG4概述
开关控制器 Lo Input Vltg Mode Synch Buck Cntrlr
降压 稳压器 正 输出 降压 - DC DC 切换控制器 IC 10-MSOP-PowerPad
得捷:
IC REG CTRLR BUCK 10MSOP
贸泽:
开关控制器 Lo Input Vltg Mode Synch Buck Cntrlr
艾睿:
Voltage Mode PWM Controller 0.7V 10-Pin HVSSOP EP T/R
Verical:
DC/DC Cntrlr Single-OUT Step Down 700kHz 10-Pin HVSSOP EP T/R
Win Source:
LOW-INPUT VOLTAGE-MODE SYNCHRONOUS BUCK CONTROLLER
TPS40003DGQRG4中文资料参数规格
技术参数
输出接口数 1
输出电压 0.7 V
上升时间 35 ns
开关频率 600 kHz
占空比 97 %
输入电压Max 5.5 V
输入电压Min 2.25 V
输出电流Max 15 A
最大占空比 0.93
下降时间 25 ns
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
引脚数 10
封装 PowerPad-MSOP-10
外形尺寸
长度 3 mm
高度 1.02 mm
封装 PowerPad-MSOP-10
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

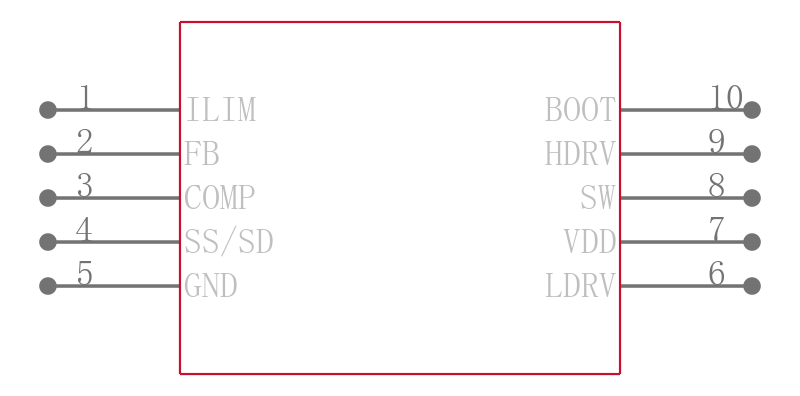

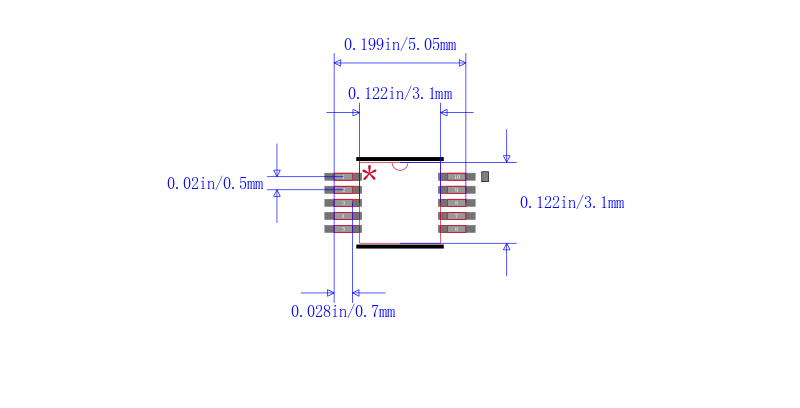

TPS40003DGQRG4引脚图与封装图
