09140253101

Han 高密度模块Han® 高密度模块，带 25 个触点。 压接连接。 电气数据符合 DIN EN 61 984。 额定电压： | 50 V ---|--- 额定电流： | 5A 尺寸： | 0.09 → 0.56 mm² ### Harting Han-Modular### Harting Han® ModularHan-Modular 系列是插件系列，设计用于满足单个客户的特殊要求。 这些插件基于广受欢迎的 Han 大负荷连接器，考虑信号、电力和气动线路需要同一个连接器时，可提供灵活性， 一些插件“模块”可以容纳在模块“框架”中，反过来，也可以安装到标准 Harting 外壳中，这取决于选择。 根据选择，这些模块化“框架”可以容纳多达 6 个插件模块。 该系统由插入模块及其安装框架组成。 反过来，这些也可以安装至 Han® 外壳。 一个连接器组件中，该系统允许多种插入配置。 必要时，在这些系列页中详细说明压接触点工具，包括较早期的专用工具系列页中更全面的有关工具的综合信息。 引导保护性接地 在相同的铰接框架中安装公和母模块 极化正确的配接 无需工具从框架中插入或移出模块 一个连接器中的电源、信号和气动接点 框架上的字母标记，用于确保正确配接。 "A-F" 仅与 "a-f" 接合，且这两种类型必须用于配接连接器 **注意：**在此描述标准 Harting 系列 6B、10B、16B 和 24B（RS 系列 5、6、7 和 8）中的护罩和外壳，仅用于参考。 选择恰当的护罩和/或外壳来自于更早期页码中相关的系列。

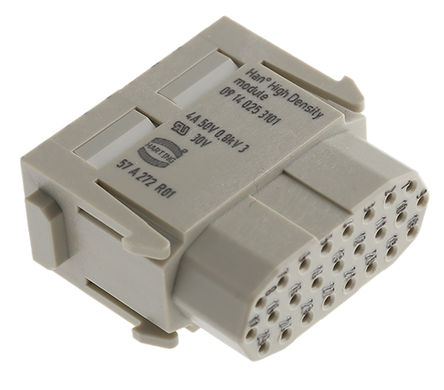

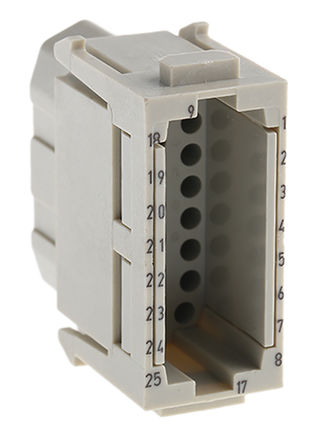

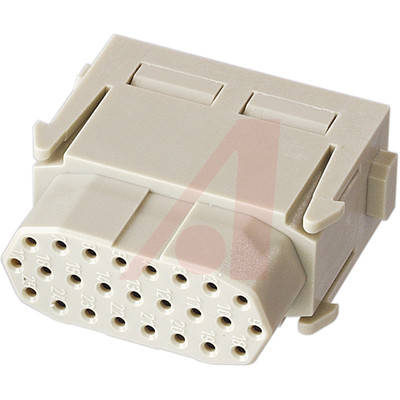

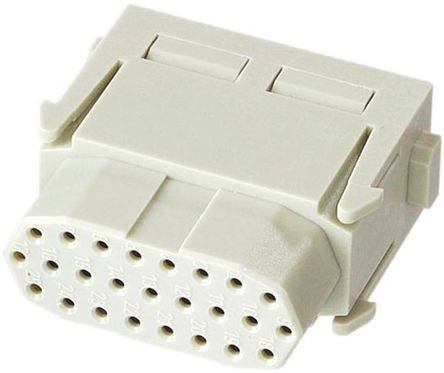

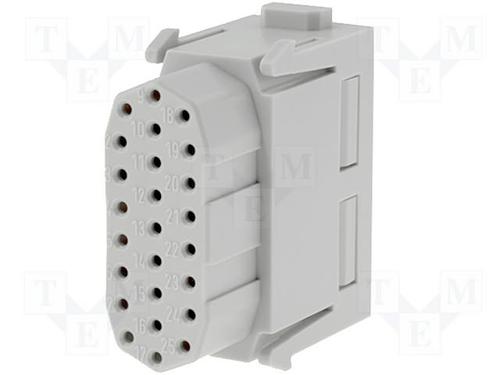

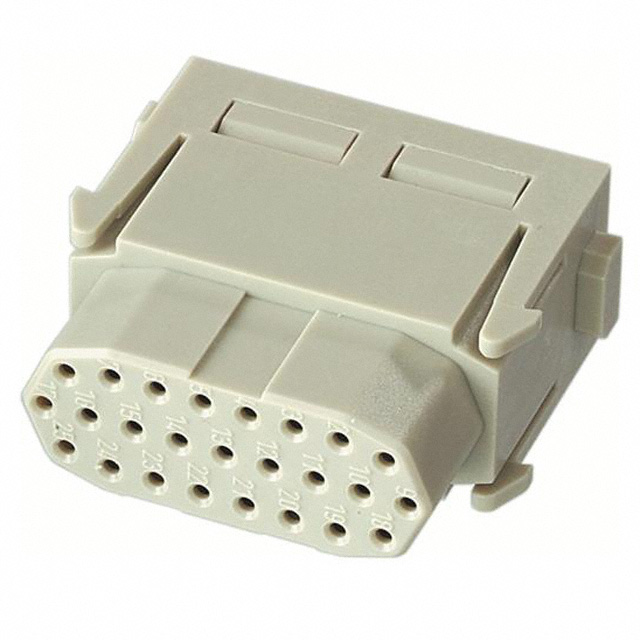

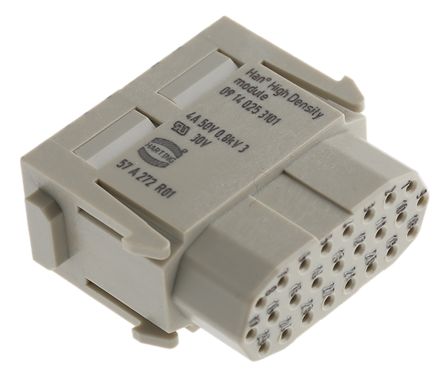

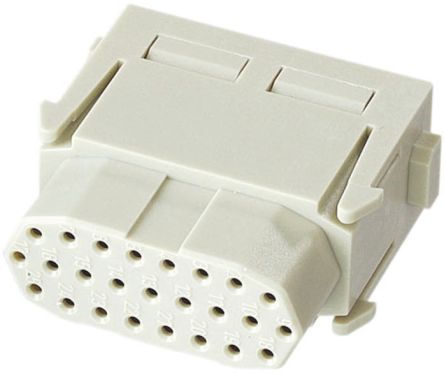

Han 高密度模块

Han® 高密度模块，带 25 个触点。

压接连接。

电气数据符合 DIN EN 61 984。

额定电压： | 50 V

---|---

额定电流： | 5A

尺寸： | 0.09 → 0.56 mm²

得捷:
MODULE FEMALE 25POS CRIMP

欧时:
09140253101 - Harting 连接器 25 路 母座, 额定电流 5A

艾睿:
Do you need a solution for housing discrete wires because a direct socket to board linkage is not functional? Then this 09140253101 discrete wire housing from Harting is perfect for you! This F connector has 25 F contacts. It has a maximum voltage rating of 50 V. It has a female type gender. It has a straight body orientation. This device has a maximum current rating of 5 A. This product is 34.2 mm long, 14.6 mm tall and 30.7 mm deep.

Allied Electronics:
Han High Density Modular; Female Insert; 25 Crimp Contacts; 5 A; 50 V

TME:
Connector: HAN; module; female; Han Modular High Density; PIN:25

Verical:
Conn Rectangular F 25 POS Crimp ST Cable Mount Han-Modular®

Newark:
# HARTING  09140253101  Heavy Duty Connector Insert, Socket Module, Less Contacts, Han-Modular High Density Series
