VISHAY 1N5406-E3/54 标准功率二极管, 单, 600 V, 3 A, 1.2 V, 200 A

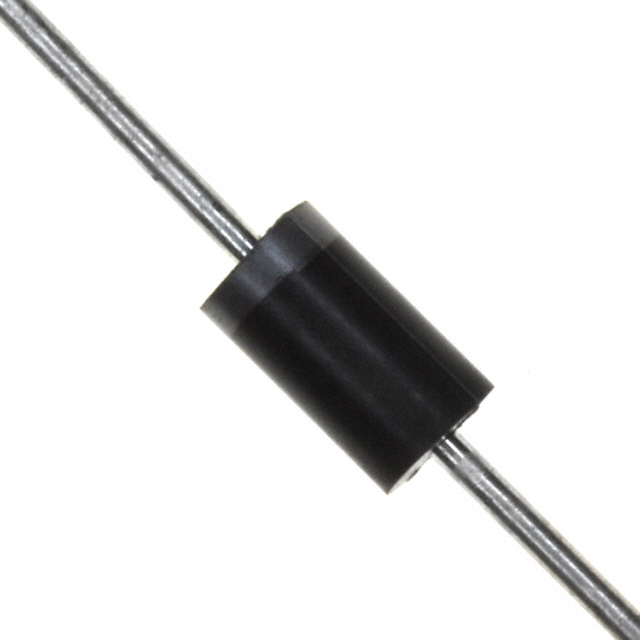

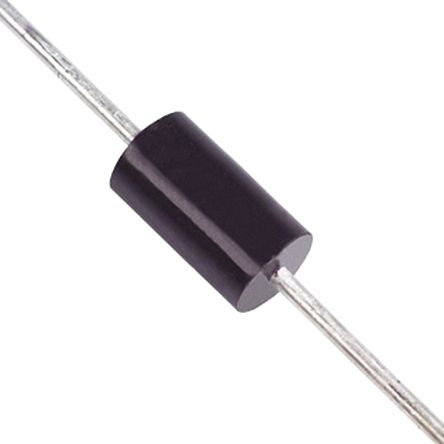

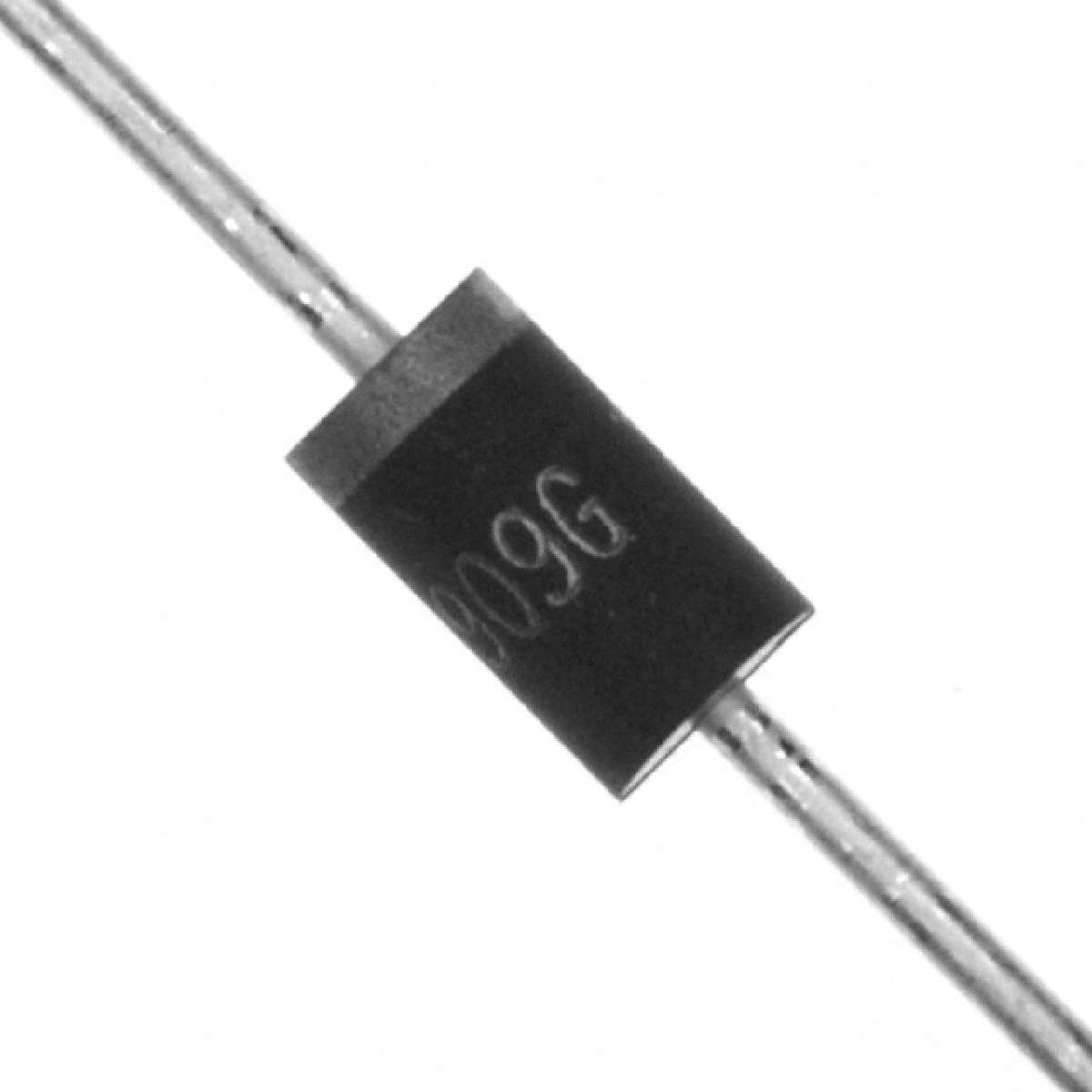

The is a general-purpose Plastic Rectifier with moulded epoxy body case and solderable matte tin-plated leads. It is suitable for use in general-purpose rectification of power supplies, inverters, converters and freewheeling diodes application.
- .
- Colour band denotes cathode end polarity
- .
- Low forward voltage drop
- .
- Low leakage current
- .
- High forward surge capability
- .
- Solder dip 275°C maximum 10 seconds as per JESD 22-B106 stand
电容 30.0 pF
输出电流 ≤3.00 A
正向电压 1.2 V
极性 Standard
热阻 20℃/W RθJA
正向电流 3 A
最大正向浪涌电流（Ifsm） 200 A
正向电压Max 1.2 V
正向电流Max 3 A
工作温度Max 150 ℃
工作温度Min -50 ℃
安装方式 Through Hole
引脚数 2
封装 DO-201AD
长度 9.5 mm
宽度 5.3 mm
高度 5.3 mm
封装 DO-201AD
工作温度 -50℃ ~ 150℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, Commercial, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1N5406-E3/54 Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
1N5406-E3/51 威世 | 类似代替 | 1N5406-E3/54和1N5406-E3/51的区别 |
1N5406RLG 安森美 | 功能相似 | 1N5406-E3/54和1N5406RLG的区别 |
