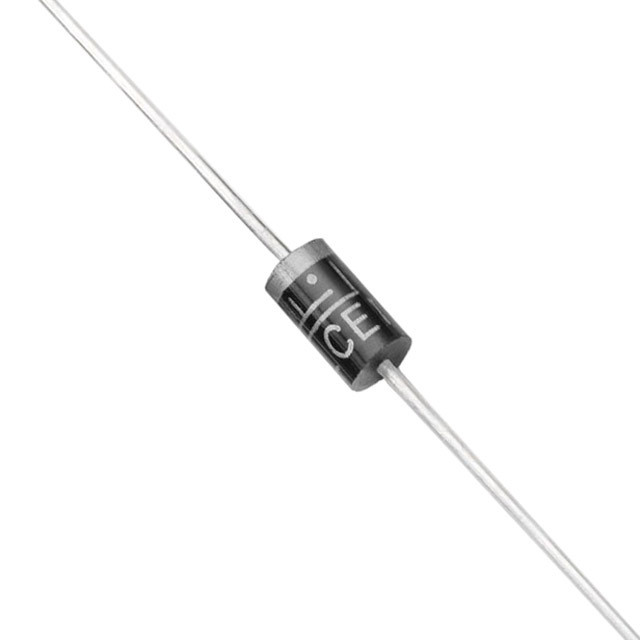

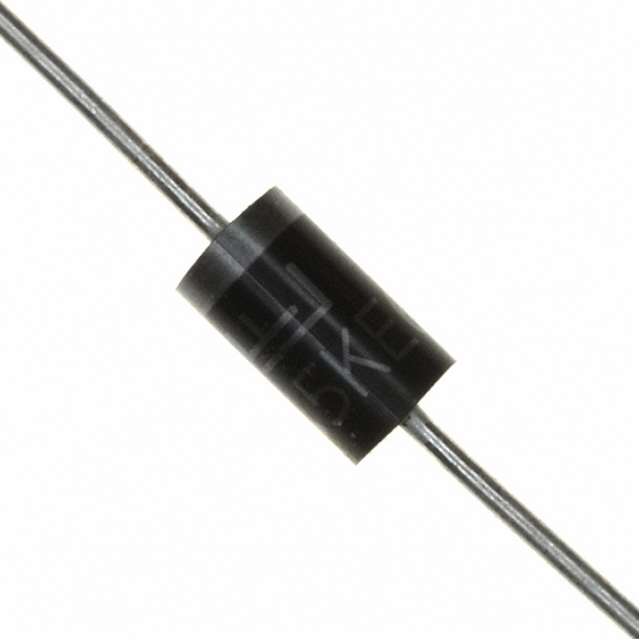

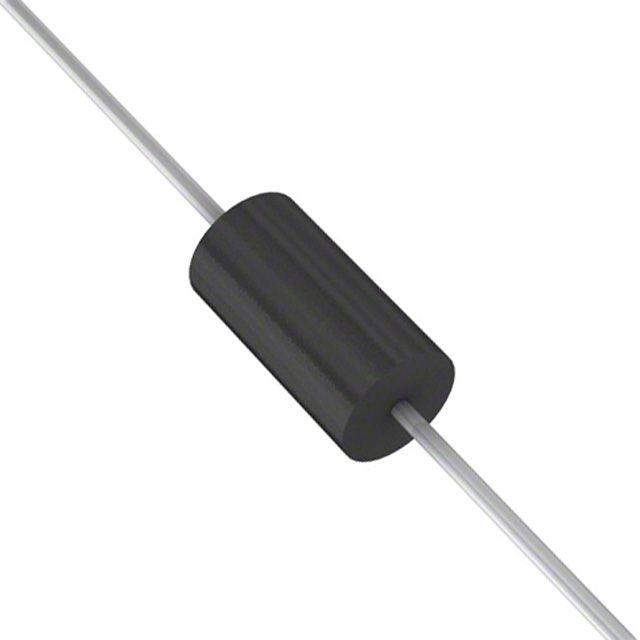

LITTELFUSE 1.5KE36A 二极管, TVS, 1.5KW, 36V, DO-201, 整卷
1.5KE系列瞬态电压抑制设计用于保护敏感的电子设备免受雷击和其他瞬变电压事件。该产品适用于保护I/O接口, VCC总线和其他易损电路。设计用于表面安装应用。优化电路板空间。
- .
- 1500W峰值脉冲能力, 10/1000µs波形
- .
- 0.01％重复率 占空比
- .
- 玻璃钝化结
- .
- 从0V到BV, 1ps快速响应时间
- .
- 优秀的钳位能力
- .
- 典型故障模式是由过高电压或电流造成
- .
- Whisker测试, 根据JEDEC JESD201A, 4a和4c表
- .
- IEC-61000-4-2 ESD 30kV 空气 和30kV 接触
- .
- 数据线EFT保护, 符合IEC 61000-4-4标准
- .
- 低增量浪涌电阻
- .
- VBR >12V, <1µA IR
- .
- -55至175°C 工作结温范围
电容 620 pF
击穿电压 36 V
电路数 1
针脚数 2
正向电压 5 V
耗散功率 1500 W
钳位电压 49.9 V
测试电流 1 mA
最大反向击穿电压 37.8 V
脉冲峰值功率 1500 W
最小反向击穿电压 34.2 V
击穿电压 34.2 V
工作温度Max 175 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 175℃
安装方式 Through Hole
引脚数 2
封装 DO-201
长度 9.5 mm
直径 5.30 mm
封装 DO-201
工作温度 -55℃ ~ 175℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, Industrial, 通用, Communications & Networking, Computers & Computer Peripherals, 通信与网络, 消费电子产品, Consumer Electronics, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
