1-282856-1

1-282856-1图片1
1-282856-1图片2
1-282856-1图片3
1-282856-1概述

固定接线端子 11P PCB MOUNT

11 Position Wire to Board Terminal Block Horizontal with Board 0.197" 5.00mm Through Hole


得捷:
TERM BLK 11P SIDE ENTRY 5MM PCB


立创商城:
5mm 排数:1 每排P数:11


贸泽:
固定接线端子 11P PCB MOUNT


艾睿:
Conn Eurostyle Block HDR 11 POS 5mm Solder ST Thru-Hole 24A/Contact Carton


安富利:
Conn Terminal Block 11 POS 5mm Solder ST Thru-Hole 24A/Contact


Powell:
Terminal Block Connectors


1-282856-1中文资料参数规格
技术参数

触点数 11

线规 12AWG ~ 30AWG

触点电镀 Tin

排数 1

电路数 11

易燃性等级 UL 94 V-0

针脚数 11

额定电流Max 24A/触头

额定电压Max 300 VAC

封装参数

安装方式 Through Hole

封装 -

外形尺寸

高度 19 mm

封装 -

物理参数

外壳颜色 Green

颜色 Green

触点材质 Brass

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Carton

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

数据手册

1-282856-1引脚图与封装图

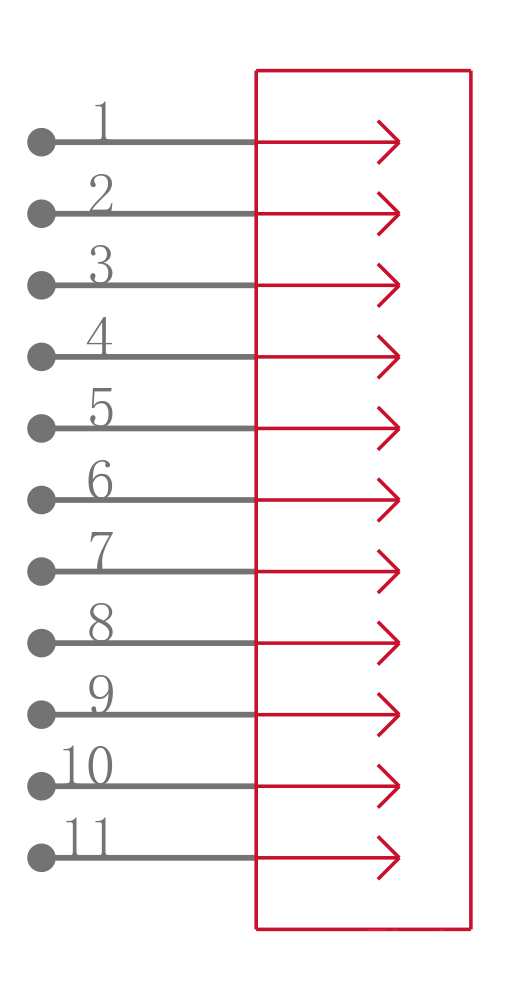

1-282856-1引脚图
1-282856-1封装图
1-282856-1封装焊盘图
