1-282858-2

1-282858-2图片1
1-282858-2图片2
1-282858-2图片3
1-282858-2图片4
1-282858-2图片5
1-282858-2图片6
1-282858-2图片7

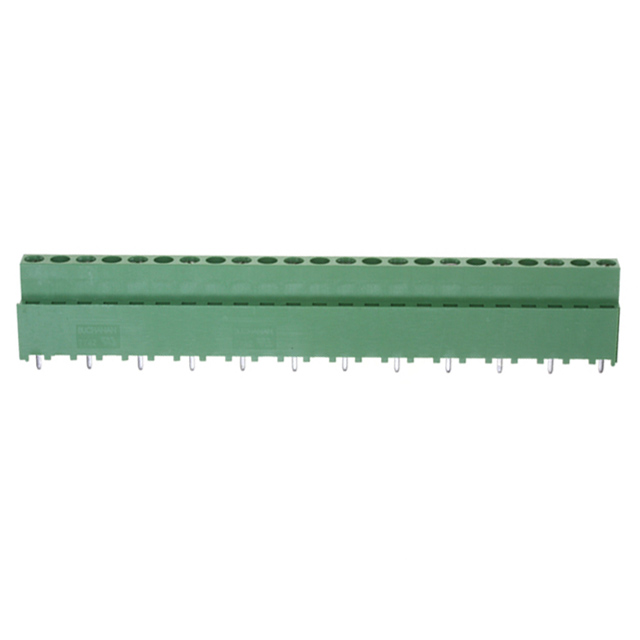

1-282858-2图片8
1-282858-2图片9

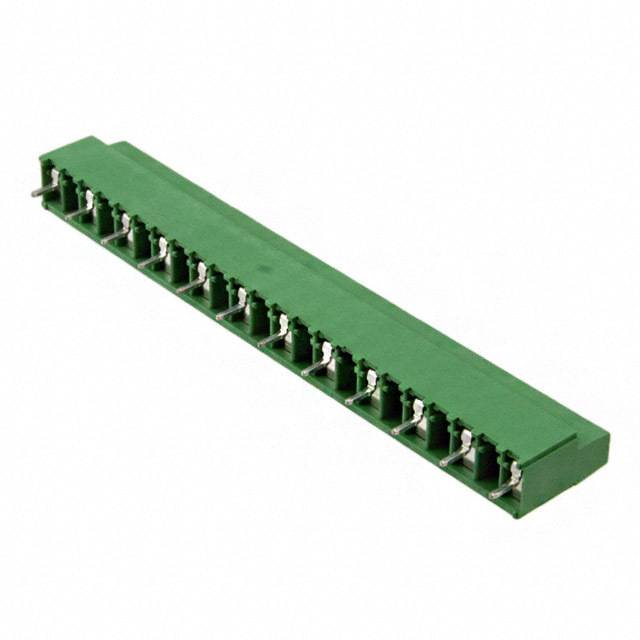

1-282858-2图片10
1-282858-2图片11
1-282858-2概述

10mm 排数:1 每排P数:12

12 接线板 - 线至板 水平,带板 0.394"(10.00mm) 通孔


得捷:
TERM BLK 12POS SIDE ENT 10MM PCB


立创商城:
10mm 排数:1 每排P数:12


艾睿:
Conn Eurostyle Block F 12 POS 10mm Solder ST Thru-Hole 24A/Contact Carton


安富利:
Conn Terminal Block F 12 POS 10mm Solder ST Thru-Hole 24A/Contact


Chip1Stop:
Conn Terminal Block F 12 POS 10mm Solder ST Thru-Hole 24A/Contact


Verical:
Conn Eurostyle Block F 12 POS 10mm Solder ST Thru-Hole 24A/Contact Carton


MASTER:
TERMINAL BLOCK, PCB MOUNT, SIDE ENTRY WIRE, 10.0mm PITCH


Powell:
Terminal Block Connectors


Online Components:
12P. TERMI-BLOK PCB MOUNT 90


Electro Sonic:
12P. TERMI-BLOK PCB MOUNT 90


1-282858-2中文资料参数规格
技术参数

触点数 12

线规 12AWG ~ 30AWG

触点电镀 Tin

排数 1

电路数 12

易燃性等级 UL 94 V-0

针脚数 12

额定电流Max 24A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 600 VAC

工作电压Max 600 VAC

封装参数

安装方式 Through Hole

封装 -

外形尺寸

长度 115.5 mm

宽度 10 mm

高度 19 mm

封装 -

物理参数

外壳颜色 Green

颜色 Green

触点材质 Brass

工作温度 -40℃ ~ 105℃

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

1-282858-2引脚图与封装图

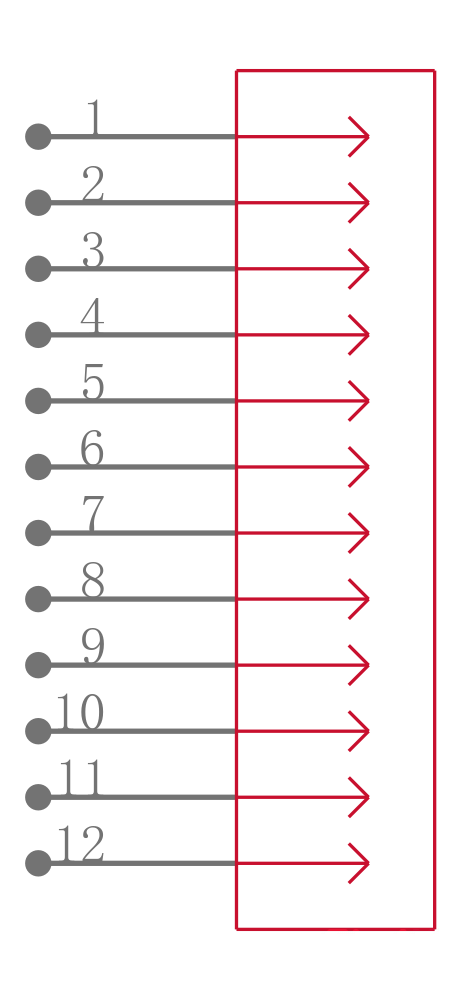

1-282858-2引脚图
1-282858-2封装图
1-282858-2封装焊盘图
在线购买1-282858-2
型号: 1-282858-2
描述:10mm 排数:1 每排P数:12
