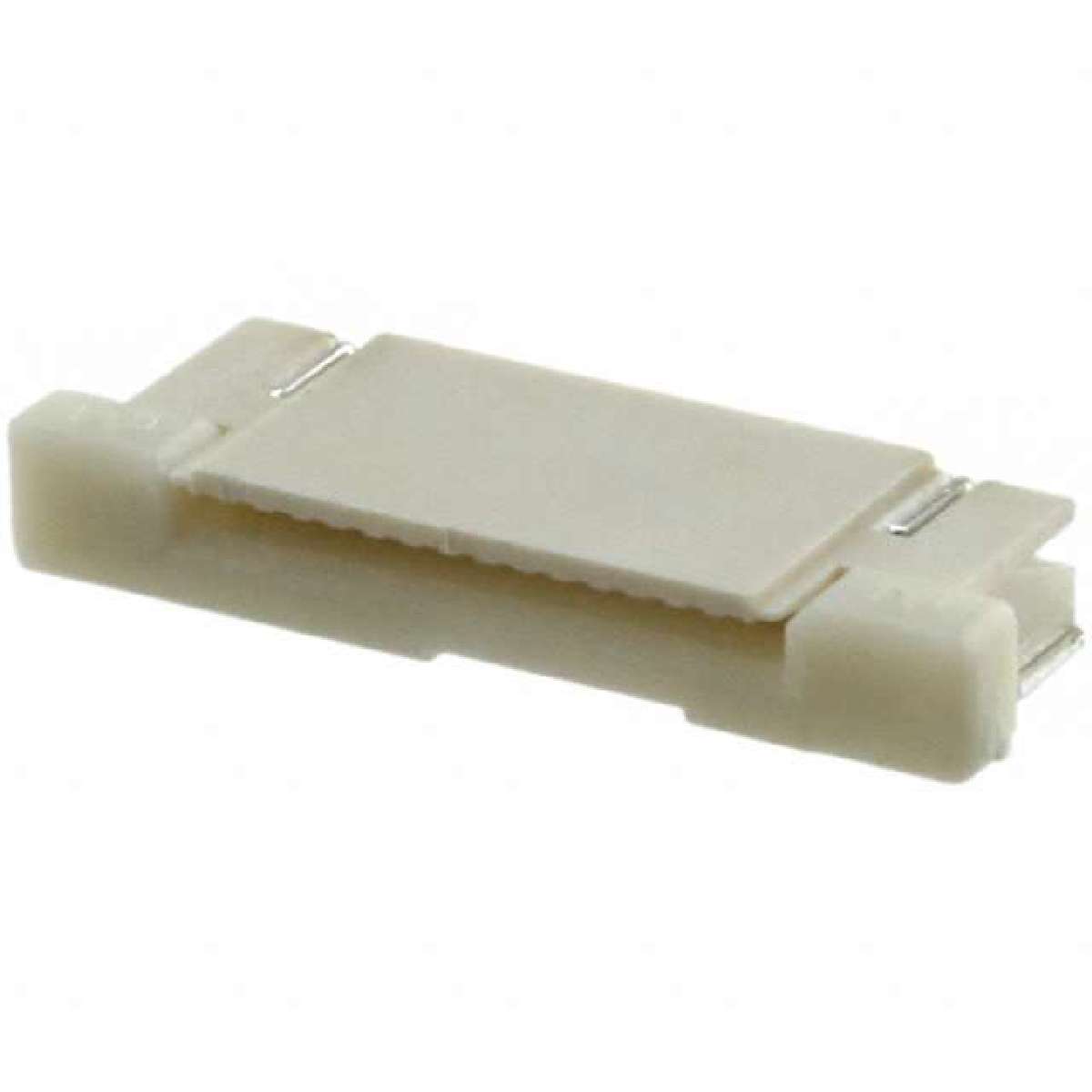

1-1734839-5图片14
1-1734839-5概述

AMP FROM TE CONNECTIVITY  1-1734839-5  连接器, FPC, 母 15路 0.5MM

15 位置 FPC 触点,顶部 0.020"(0.50mm) 表面贴装,直角


得捷:
CONN FPC TOP 15POS 0.5MM R/A


e络盟:
连接器, FPC, 母 15路 0.5MM


艾睿:
Conn FPC Connector SKT 15 POS 0.5mm Solder RA SMD T/R


安富利:
Conn FPC Connector SKT 15 POS 0.5mm Solder RA SMD T/R


Chip1Stop:
Conn FPC Connector SKT 15 POS 0.5mm Solder RA SMD T/R


Verical:
Conn FPC Connector SKT 15 POS 0.5mm Solder RA SMD T/R


Newark:
FFC / FPC Board Connector, 0.5 mm, 15 Contacts, Receptacle, FPC Series, Surface Mount, Top


MASTER:
FPC CONNECTOR, 0.5mm PITCH, TOP CONTACT, SMT TYPE.


Powell:
FPC Flexible Printed Circuit Connectors


Online Components:
FPC CONN. 0.5MM PITCH T/C,15P


Electro Sonic:
FPC CONN. 0.5MM PITCH T/C,15P


1-1734839-5中文资料参数规格
技术参数

触点数 15

极性 Female

触点电镀 Gold

额定电流 0.5 A

排数 1

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 15

屏蔽 No

额定电流Max 0.5A/触头

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压Max 250 VAC

额定电压 250 V

封装参数

安装方式 Surface Mount

外形尺寸

长度 12.93 mm

宽度 5.1 mm

高度 2.05 mm

物理参数

外壳颜色 Natural

触点材质 Phosphor Bronze

工作温度 -20℃ ~ 85℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

1-1734839-5引脚图与封装图
1-1734839-5引脚图
1-1734839-5封装图
1-1734839-5封装焊盘图
在线购买1-1734839-5
型号: 1-1734839-5
描述:AMP FROM TE CONNECTIVITY  1-1734839-5  连接器, FPC, 母 15路 0.5MM
替代型号1-1734839-5
型号/品牌 代替类型 替代型号对比

1-1734839-5

TE Connectivity 泰科

当前型号

当前型号

ZF5S-15-01-T-WT

申泰电子

功能相似

1-1734839-5和ZF5S-15-01-T-WT的区别

0528921533

莫仕

功能相似

1-1734839-5和0528921533的区别
