AMP FROM TE CONNECTIVITY 1658670-1 D-SUB连接器, AMPLIMITE HDP-22连接器, 公, 黄铜, 镀金触芯, 22 AWG, 28 AWG
AMPLIMITE 22 DF 规格压接扣入式触点,用于 HDP-22 D-Sub
AMPLIMITE 22 DF 规格压接扣入式触点,用于 HDP-22 D-Sub 连接器。 这些22 DF 规格压接扣入式触点均精密成形,可接受 28-22 AWG(0.4 至 0.08 mm2)的线径范围。 引脚压接触点由黄铜制成,插座触点制成由磷青铜制成。 这些触点的镀层如下:
库存号 680-9692、270-9838、718-1207 和 314-8010,双工 0.00076 mm 镀金
库存号 798-1322、270-9850 和 314-8026 为双面镀薄金
关于 PRO-CRIMPER II 手工工具,请参见库存号 314-8032
关于插入/拔出工具,请参见库存号 446-822

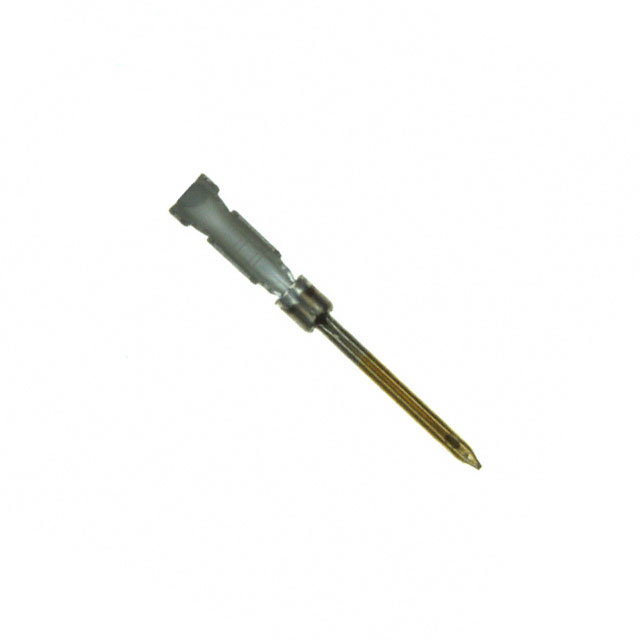

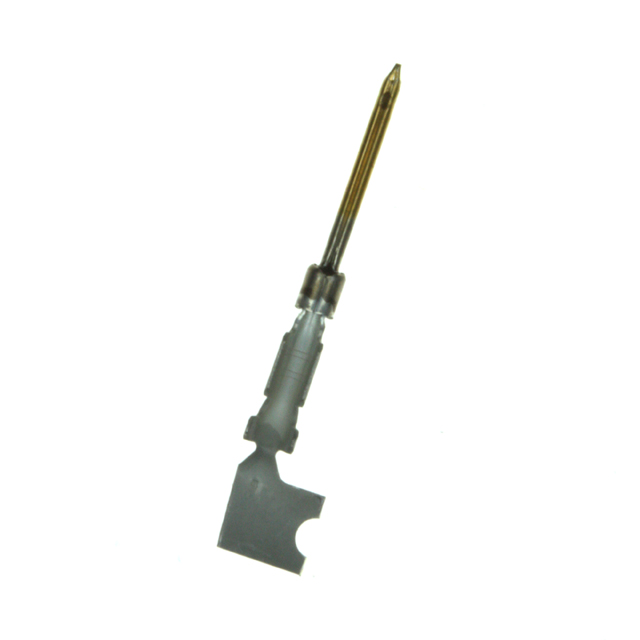

公和母压接触点。
接受 28 至 22 a.w.g. 的电线规格 0.08-0.4mm2。
使用压接工具(库存号 314-8032)和插入/拔出工具(库存号 446-822)。
### AMPLIMITE D - 超微型连接器
触点数 1
极性 Male
线规 22AWG ~ 28AWG
触点电镀 Tin, Tin over Nickel, Gold
额定电流Max 1.9 A
工作温度Max 105 ℃
工作温度Min -55 ℃
封装 -
长度 14.86 mm
宽度 1.91 mm
封装 -
触点材质 Brass
材质 Brass
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Signal, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8538908040
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
1658670-1 TE Connectivity 泰科 | 当前型号 | 当前型号 |
1658670-2 泰科 | 完全替代 | 1658670-1和1658670-2的区别 |
1658670-4 泰科 | 功能相似 | 1658670-1和1658670-4的区别 |
1658670-5 泰科 | 功能相似 | 1658670-1和1658670-5的区别 |
