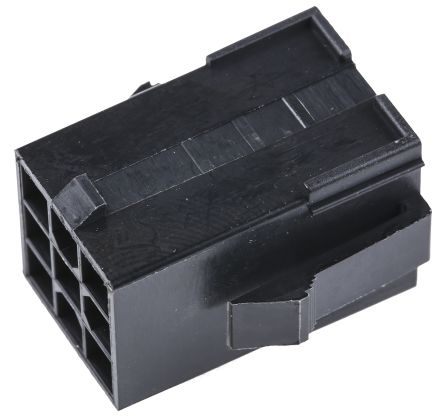

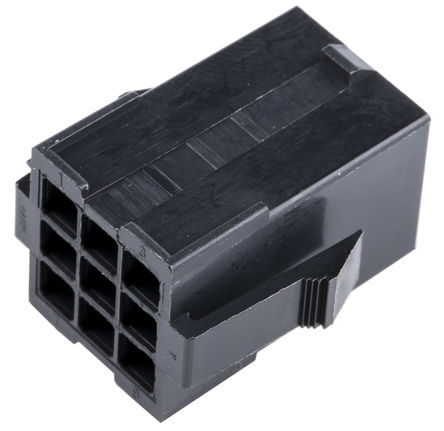

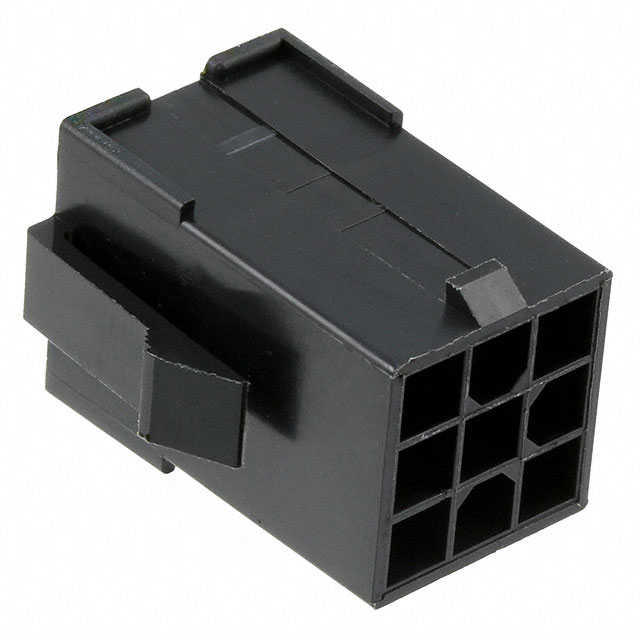

1-172161-9

mm --- 线路数目 | A | B | C 2 | 5.6 | 10.8 | 9.8 3 | 5.6 | 15 | 14 3 | 9.8 | 11.8 | 9.8 4 | 12.3 | 12.3 | 9.8 6 | 14 | 11.8 | 9.8 9 | 14 | 16 | 14 12 | 16 | 18.2 | 14 15 | 22.4 | 16 | 14 20 | 43 | 12 | 9.8 ### 注图像仅为参考。### TE Connectivity 微型通用 MATE-N-LOK™ 系列基于 Mate-N-Lok 系列，设计用于各种高保真设备以至汽车或任何需要高空间利用率的应用允许公和母触点用于一个外壳中 极化外壳

插座/插座外壳

可直接安装于允许线对线和线对板连接的自由电缆或面板。

接受公或母触点

完全极化外壳

### 注

图像仅为参考。

### 微型通用 MATE-N-LOK 系统

微型通用 MATE-N-LOK 连接器系统，用于在 4.14mm 中心线上进行线对线和线对板连接。连接器采用紧凑且耐用的设计，可实现最大电气性能，最大电流额定值可达每线路 9.5 A。该微型通用 MATE-N-LOK 连接器系统包含插头和盖外壳以及印刷电路板管座。插头和盖外壳可接受将引脚和插座组合在同一外壳中。
