102241-6参数规格_中文资料_数据手册PDF

102241-6概述

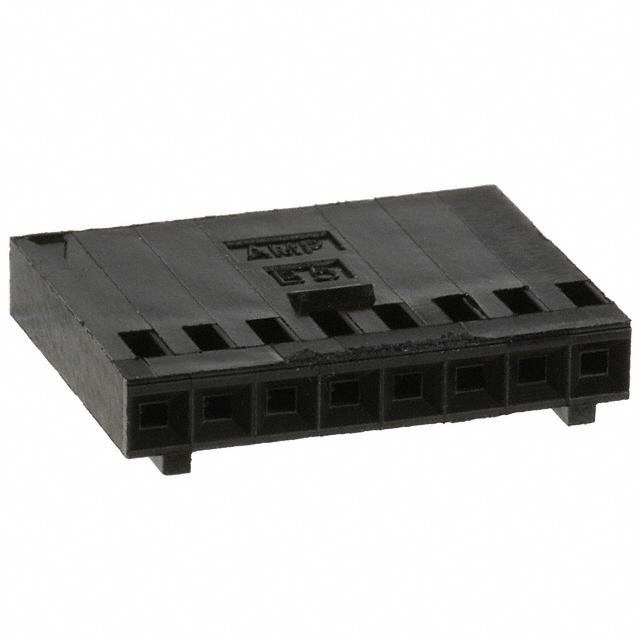

AMP FROM TE CONNECTIVITY 102241-6 线至板连接器, AMPMODU Mod IV系列, 8 触点, 插座, 2.54 mm, 压接, 1 排

AMPMODU Mod IV 极化插座式插座外壳

AMPMODU Mod IV 极化插座式单排和双排已装线插座外壳，具有 2.54mm 中心线，由黑色阻燃热塑性塑料制成。

部件号 X-102241-X 是单排极化外壳，带制动闩锁。

部件号 X-87977-X 是双排极化外壳

部件号 X-87922-X 是双排极化外壳，具有制动闩锁和应力消除。

部件号 X-87631-X 是双排极化外壳，具有制动闩锁且提供压印空心标识（有关详细信息，请参见数据表）

有两种可与这些插座式插座外壳一起使用的键接插头：库存号 681-2644，其插入标准或中间压力插座触点；以及库存号 509-2076，其直接插入外壳。

有关合适的插座触点，请参见库存号 680-4284、718-9835 和 719-2388（典型）。

102241-6中文资料参数规格

技术参数

触点数 8

极性 Female

触点电镀 Gold

额定电压AC 250 V

额定电流 3 A

绝缘电阻 5000 MΩ

排数 1

易燃性等级 UL 94 V-0

针脚数 8

触点额定电流 3.00 A

额定电流Max 3A/触头

工作温度Max 105 ℃

工作温度Min -65 ℃

额定电压Max 250 VAC

额定电压 250 VAC

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

长度 20.32 mm

宽度 4.62 mm

高度 4.62 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Beryllium Copper

工作温度 -65℃ ~ 105℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8538906000

数据手册

在线购买102241-6

型号： 102241-6

制造商： TE Connectivity 泰科

描述：AMP FROM TE CONNECTIVITY 102241-6 线至板连接器, AMPMODU Mod IV系列, 8 触点, 插座, 2.54 mm, 压接, 1 排
