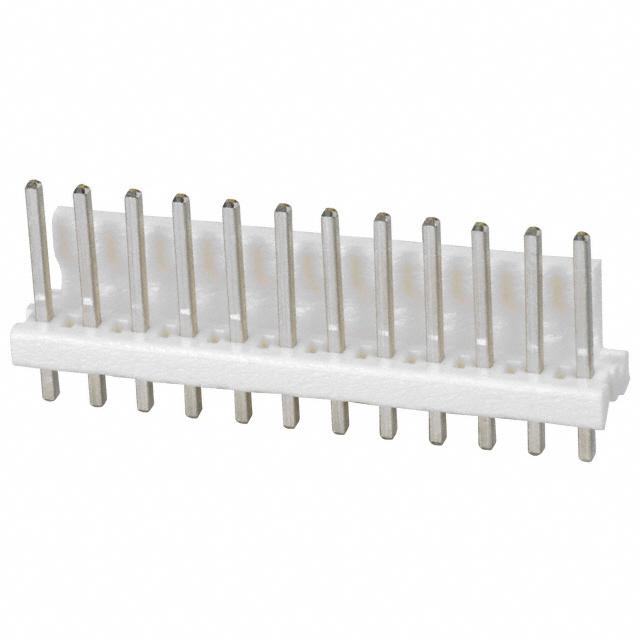

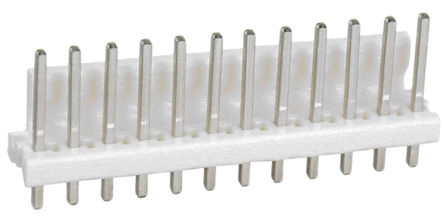

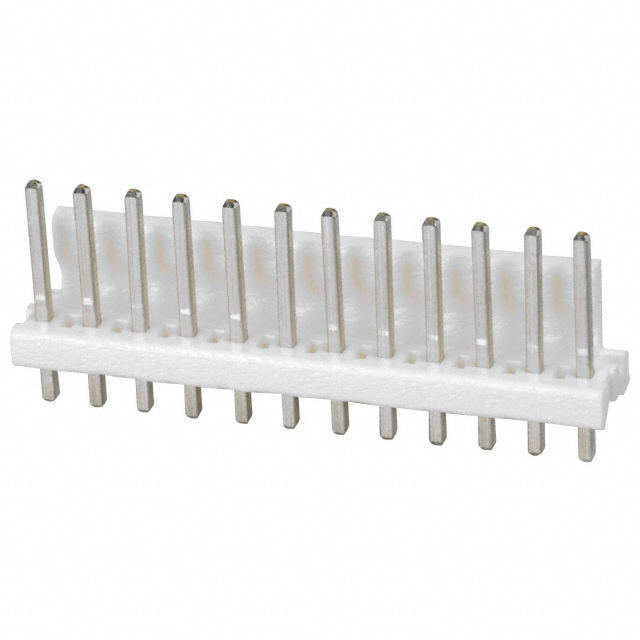

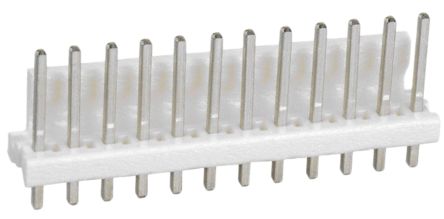

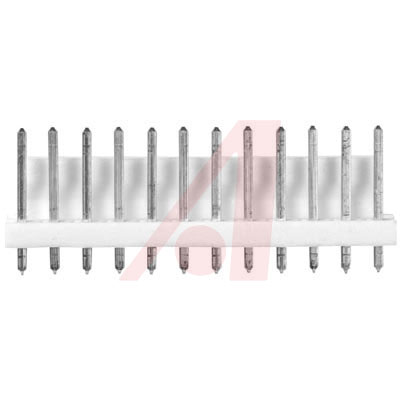

MTA-156 12 位置 通孔 单排 直 线对板 插头
3.96 mm MTA-156 印刷电路板管座，带摩擦锁
MTA-156 无罩印刷电路板管座适合与 MTA-156 IDC 一起使用，用于各种应用中的大量端接导线。MTA-156 管座可端对端堆叠，并具有摩擦锁定机制，以确保牢固的配接连接。提供这些 MTA-156 管座的垂直和直角安装型号。
### 特点和优势
与 IDC 连接器一起使用时可节约大量端接导线的成本
端对端堆叠
摩擦锁定机制，以确保牢固的配接连接
### TE Connectivity MTA-156 3.96mm 互连系统
MTA-156（大量端接组件）3.96 mm 节距连接器系统，用于在线对板和线对线应用中降低大量端接导线的人力和资金成本。这些 MTA-156 连接器基于 IDC（绝缘置换触点）技术，可一步组装且无需剥线，同时节省时间和成本。使用生产手工工具即可快速将这些 MTA-156 IDC 连接器组装到 26 AWG 至 18 AWG 的散线或带状电缆上。MTA-156 连接器系统包括包容式 IDC 连接器和印刷电路板管座。IDC 连接器的外壳根据电线规格采用颜色编码
触点数 12
极性 Male
触点电镀 Tin
额定电压AC 600 V
额定电流 7 A
绝缘电阻 5000 MΩ
排数 1
方向 Vertical
易燃性等级 UL 94 V-0

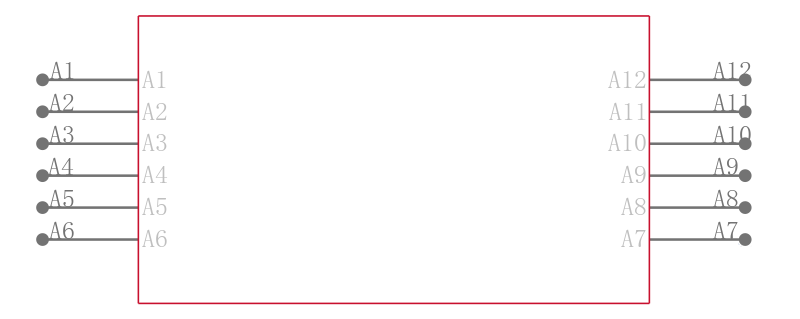

针脚数 12
拔插次数 50
安装角度 180 °
带凸肩 No
额定电流Max 7A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 600 VAC
额定电压 600 VAC
接触电阻Max 3 mΩ
安装方式 Through Hole
封装 -

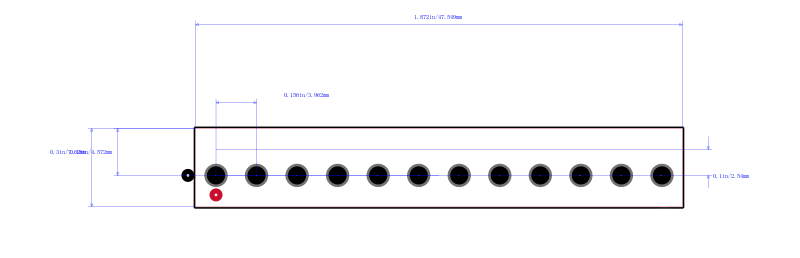

引脚间距 3.96 mm
长度 47.55 mm
宽度 7.62 mm
高度 13.33 mm
封装 -
引脚间距 3.96 mm
外壳颜色 White
颜色 White
触点材质 Copper Alloy
材质 Polyester
工作温度 -55℃ ~ 105℃
外壳材质 Polyester
产品生命周期 Active
包装方式 Bulk
制造应用 Power, 工业, Industrial, 通用，工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1-640445-2 TE Connectivity 泰科 | 当前型号 | 当前型号 |
26-60-4120 莫仕 | 功能相似 | 1-640445-2和26-60-4120的区别 |
26-48-1121 莫仕 | 功能相似 | 1-640445-2和26-48-1121的区别 |
26-48-1125 莫仕 | 功能相似 | 1-640445-2和26-48-1125的区别 |
