2N5401G

2N5401G图片1
2N5401G图片2

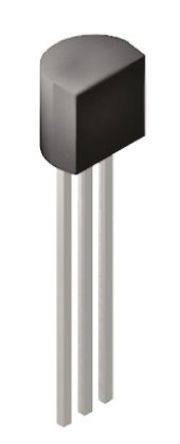

2N5401G图片3
2N5401G图片4
2N5401G图片5

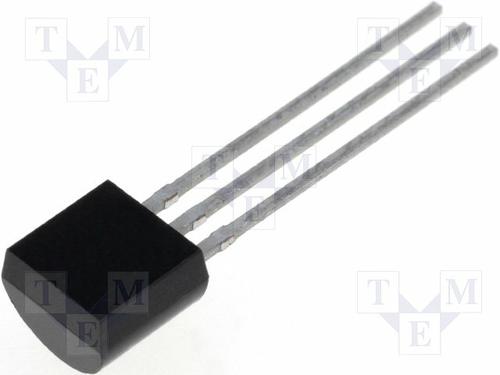

2N5401G图片6
2N5401G图片7
2N5401G图片8
2N5401G图片9
2N5401G图片10

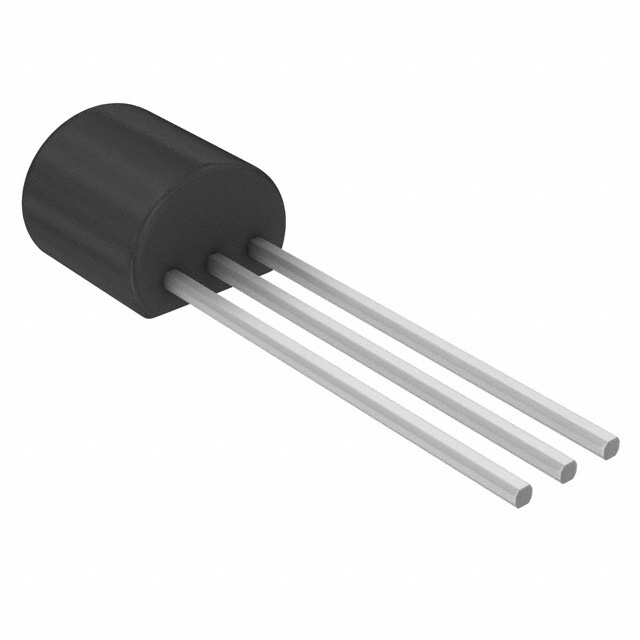

2N5401G图片11

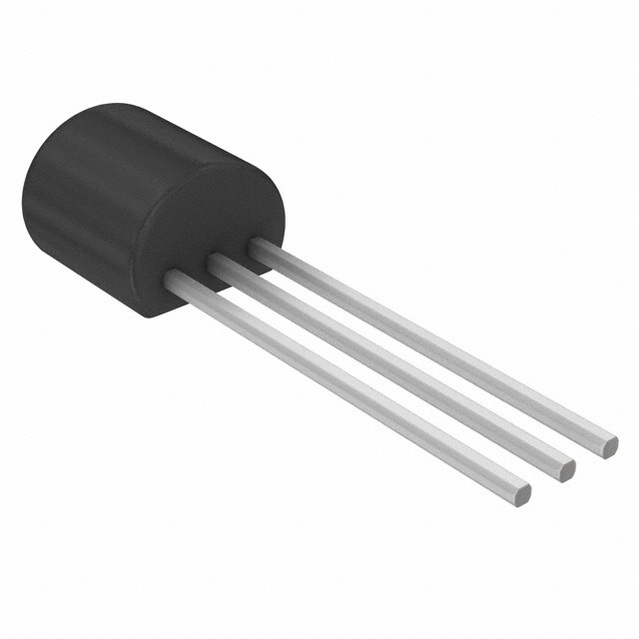

2N5401G图片12
2N5401G概述

ON SEMICONDUCTOR  2N5401G  单晶体管 双极, 通用, PNP, 150 V, 300 MHz, 625 mW, 600 mA, 100 hFE

小信号 PNP ,

### 标准

带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。


得捷:
TRANS PNP 150V 0.6A TO92


欧时:
ON Semiconductor 2N5401G , PNP 双极晶体管, 600 mA, Vce=150 V, HFE:50, 300 MHz, 3引脚 TO-92封装


e络盟:
ON SEMICONDUCTOR  2N5401G  单晶体管 双极, 通用, PNP, 150 V, 300 MHz, 625 mW, 600 mA, 100 hFE


艾睿:
Trans GP BJT PNP 150V 0.6A 3-Pin TO-92 Box


Allied Electronics:
SS T092 GP XSTR PNP 150V -LEAD FREE


安富利:
This PNP Bipolar Transistor is designed for use in industrial and consumer applications. The device is housed in the TO-92 package, which is designed for medium power applications.


Chip1Stop:
Trans GP BJT PNP 150V 0.6A 3-Pin TO-92 Bulk


TME:
Transistor: PNP; bipolar; 160V; 600mA; 350mW; TO92


Verical:
Trans GP BJT PNP 150V 0.6A 3-Pin TO-92 Bulk


罗切斯特:
Trans GP BJT PNP 150V 0.6A 3-Pin TO-92 Bulk


2N5401G中文资料参数规格
技术参数

频率 100 MHz

额定电压DC -150 V

额定电流 -600 mA

针脚数 3

极性 PNP, P-Channel

耗散功率 625 mW

击穿电压集电极-发射极 150 V

热阻 83.3℃/W RθJC

集电极最大允许电流 0.6A

最小电流放大倍数hFE 60 @10mA, 5V

额定功率Max 625 mW

直流电流增益hFE 100

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 625 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-226-3

外形尺寸

长度 5.2 mm

宽度 4.19 mm

高度 5.33 mm

封装 TO-226-3

物理参数

材质 Silicon

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Box

制造应用 Industrial, 消费电子产品, 工业, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

2N5401G引脚图与封装图
2N5401G引脚图
2N5401G封装图
2N5401G封装焊盘图
在线购买2N5401G
型号: 2N5401G
描述:ON SEMICONDUCTOR  2N5401G  单晶体管 双极, 通用, PNP, 150 V, 300 MHz, 625 mW, 600 mA, 100 hFE
替代型号2N5401G
型号/品牌 代替类型 替代型号对比

2N5401G

ON Semiconductor 安森美

当前型号

当前型号

2N5401RLRAG

安森美

类似代替

2N5401G和2N5401RLRAG的区别

2N5401

安森美

类似代替

2N5401G和2N5401的区别

2N5401RLRA

安森美

类似代替

2N5401G和2N5401RLRA的区别
