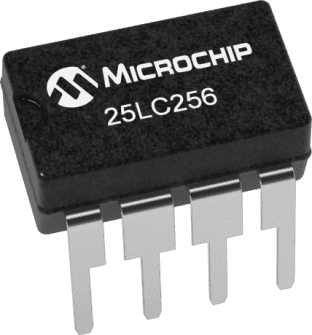

25AA256/25LC256 SPI 串行 EEPROM
的 25AA256/25LC256 系列设备为 256K 位 SPI 串行 EEPROM,提供各种封装、温度和电源型号。
使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过保持引脚 HOLD 暂停,从而导致输入被忽略,通过芯片选择 CS 定义的更高优先级中断除外。
### 特点
最大时钟 10 MHz
最大写入电流 5 mA
读取电流:6 mA(典型)
待机电流:1 μA(典型)
32,768 x 8 位组织
64 字节页面
自定时擦除和写入周期,5ms(最大)
块写入保护:保护零个、1/4 个、1/2 个或所有阵列
内置写保护:电源开/关数据保护电路、写入启用闩锁、写保护引脚
顺序读取
耐受性:>1M 擦除/写入周期
数据保留:>200 年
ESD 保护:>4000V
### EEPROM 串行存取 - Microchip
电源电压DC 5.00 V, 5.50 V max
时钟频率 10.0MHz max
存取时间 50 ns
内存容量 256000 B
存取时间Max 50 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2.5 V
安装方式 Through Hole
引脚数 8
封装 PDIP-8
长度 10.16 mm
宽度 6.35 mm
高度 4.95 mm
封装 PDIP-8
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
25LC256-E/P Microchip 微芯 | 当前型号 | 当前型号 |
25LC256-I/P 微芯 | 类似代替 | 25LC256-E/P和25LC256-I/P的区别 |
25AA256-I/P 微芯 | 类似代替 | 25LC256-E/P和25AA256-I/P的区别 |
25AA256-E/P 微芯 | 类似代替 | 25LC256-E/P和25AA256-E/P的区别 |
