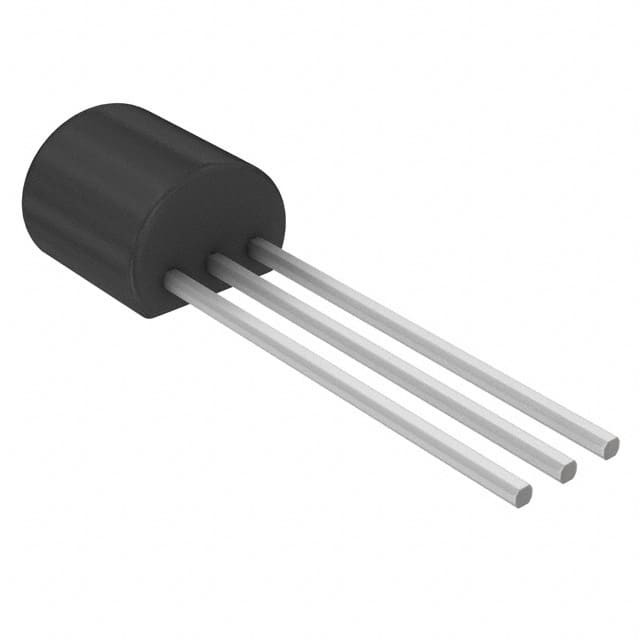

2N5550G图片1

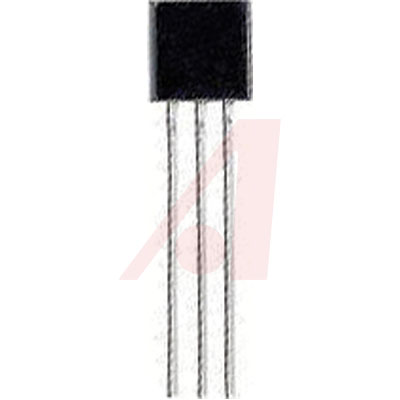

2N5550G图片2
2N5550G图片3
2N5550G图片4
2N5550G图片5
2N5550G图片6
2N5550G图片7
2N5550G图片8
2N5550G图片9
2N5550G图片10
2N5550G图片11
2N5550G图片12
2N5550G图片13
2N5550G图片14
2N5550G图片15
2N5550G图片16
2N5550G图片17
2N5550G图片18
2N5550G图片19
2N5550G图片20
2N5550G图片21
2N5550G概述

ON SEMICONDUCTOR  2N5550G.  单晶体管 双极, 通用, NPN, 140 V, 300 MHz, 625 mW, 600 mA, 60 hFE

小信号 NPN ,

### 标准

带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。

### ,On Semiconductor

ON Semiconductor 的各种双极晶体管,包括以下类别:

小信号晶体管

功率晶体管

双晶体管

复合晶体管对

高电压晶体管

射频晶体管

双极/FET 晶体管

2N5550G中文资料参数规格
技术参数

频率 300 MHz

额定电压DC 140 V

额定电流 600 mA

针脚数 3

极性 NPN

耗散功率 625 mW

击穿电压集电极-发射极 140 V

热阻 83.3℃/W RθJC

集电极最大允许电流 0.6A

最小电流放大倍数hFE 60 @10mA, 5V

额定功率Max 625 mW

直流电流增益hFE 60

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 625 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-226-3

外形尺寸

长度 5.2 mm

宽度 4.19 mm

高度 5.33 mm

封装 TO-226-3

物理参数

材质 Silicon

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, 工业, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

2N5550G引脚图与封装图
2N5550G引脚图

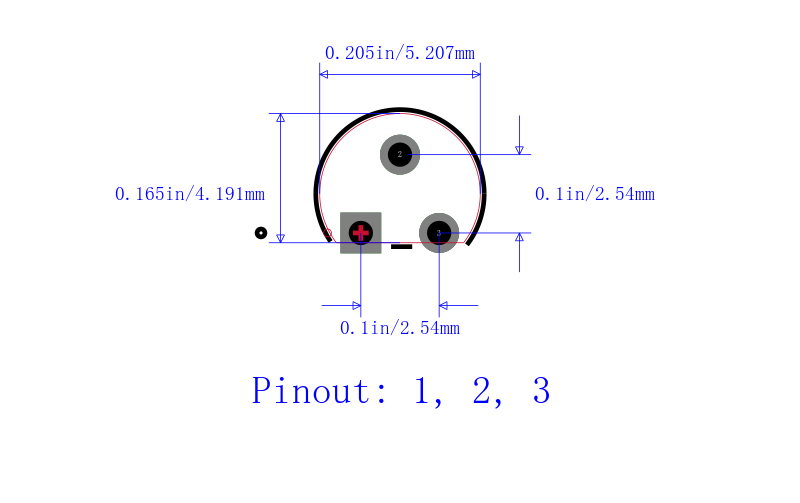

2N5550G封装图

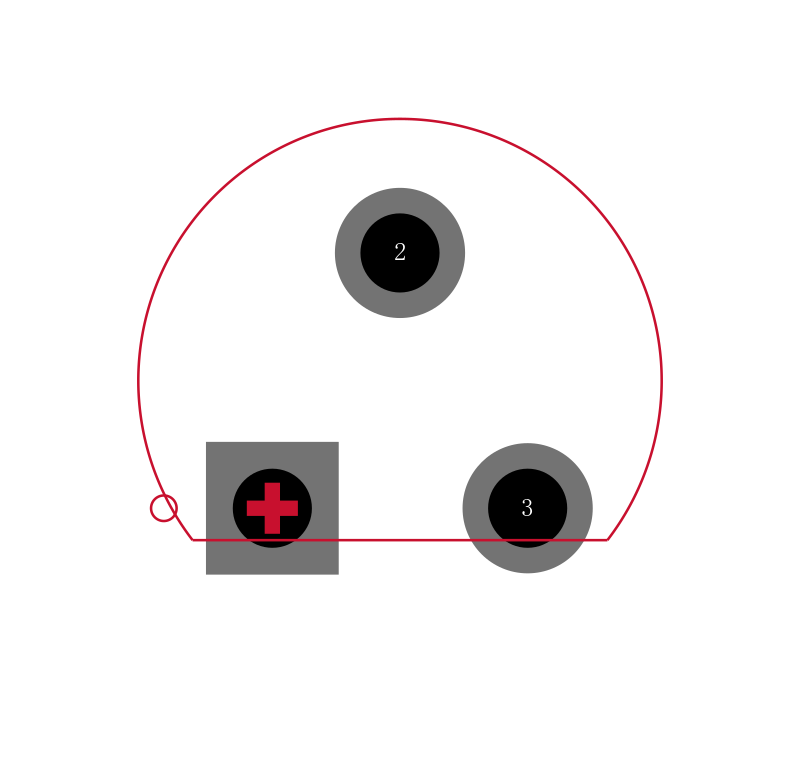

2N5550G封装焊盘图
