208130-1

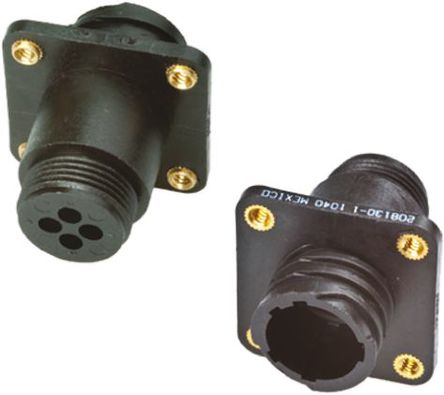

AMP FROM TE CONNECTIVITY  208130-1  圆形连接器外壳, 壁挂式插座, 11, 热塑性主体, CPC 1系列, Multimate Pin Contacts

系列 1 CPC ，标准极性插座

系列 1 标准极性 CPC 圆形塑料连接器，具有螺纹耦合和黑色热塑性外壳，带用于精确对准的键接和用于面板安装的方形法兰。 这些标准极性 CPC 连接器的方形法兰具有 4 个安装孔或螺纹插件（请参见库存号 719-9302）。

库存号为 718- 2749、718-2752 和 745-5729 的系列 1 圆形塑料连接器采用印刷电路板通孔安装。

库存号为 680-6860 和 709-9767 的系列 1 圆形塑料连接器经过 VDE 测试。

### TE Connectivity CPC 塑料系列 1、2 和 3

轻型纤维填充尼龙压接端接连接器，适合过程控制和运输用途。 连接器外壳有三种类型，固定插座、自由（直插式）插座以及电缆安装插头。 全部为引脚或插座配置。 自由插座可以与电缆安装插头进行直插式连接。 额定电压全部都为 250V 交流，额定温度为 - 55°C 至 +105°C。 绝缘电阻 ≥5000MΩ。1 系列提供标准密度。 2 系列触点密度更高，3 系列触点密度较低，适合电源应用。 有关触点和工具的详细信息，请参见其他系列“AMP CPC 触点和工具”。1 系列提供密封附件，以实现 IP65 防护等级。 固定插座需要法兰密封。 对于电缆安装外壳，请配合电缆入口密封使用标准 1 系列外壳。3 系列连接器额定电流为 35A，使用库存号 282-6292 16-12awg 和库存号 282-6309 10-8awg 的引脚触点以及库存号 282-6315 16-12awg 和库存号 282-6321 10-8awg 的插座触点。 另请注意，密封管适配器背壳可将任意标准 PG 螺纹电缆密封管连接到相应的 CPC 电缆或面板安装外壳。 有关电缆密封管系列，请参阅“电缆附件”部分。
