282841-9

282841-9图片1
282841-9图片2
282841-9图片3

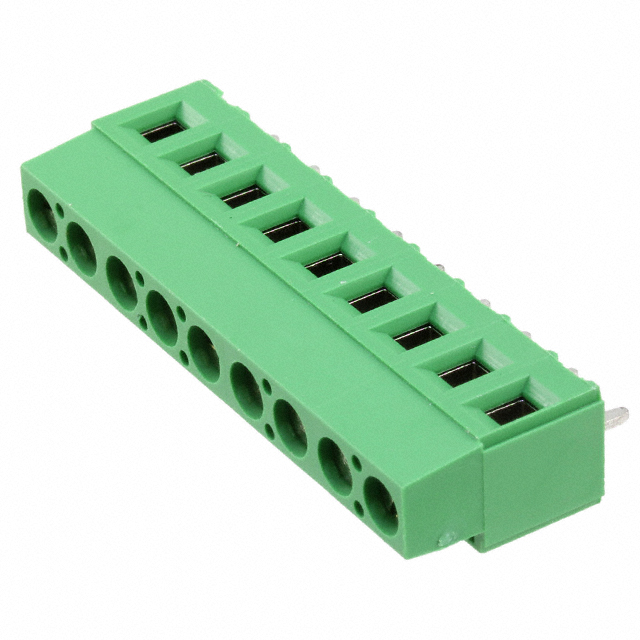

282841-9图片4
282841-9图片5
282841-9概述

固定接线端子 9P PCB MT TERM BLK

9 Position Wire to Board Terminal Block Horizontal with Board 0.200" 5.08mm Through Hole


得捷:
TERM BLK 9P SIDE ENT 5.08MM PCB


贸泽:
固定接线端子 9P PCB MT TERM BLK


艾睿:
Conn Eurostyle Block HDR 9 POS 5.08mm Solder ST Thru-Hole 17.5A/Contact


Powell:
Terminal Block Connectors


282841-9中文资料参数规格
技术参数

触点数 9

线规 12AWG ~ 30AWG

触点电镀 Tin

排数 1

电路数 9

易燃性等级 UL 94 V-0

针脚数 9

额定电流Max 17.5A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 300 VAC

封装参数

安装方式 Through Hole

外形尺寸

高度 15.2 mm

物理参数

外壳颜色 Green

颜色 Green

触点材质 Brass

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

数据手册

282841-9引脚图与封装图

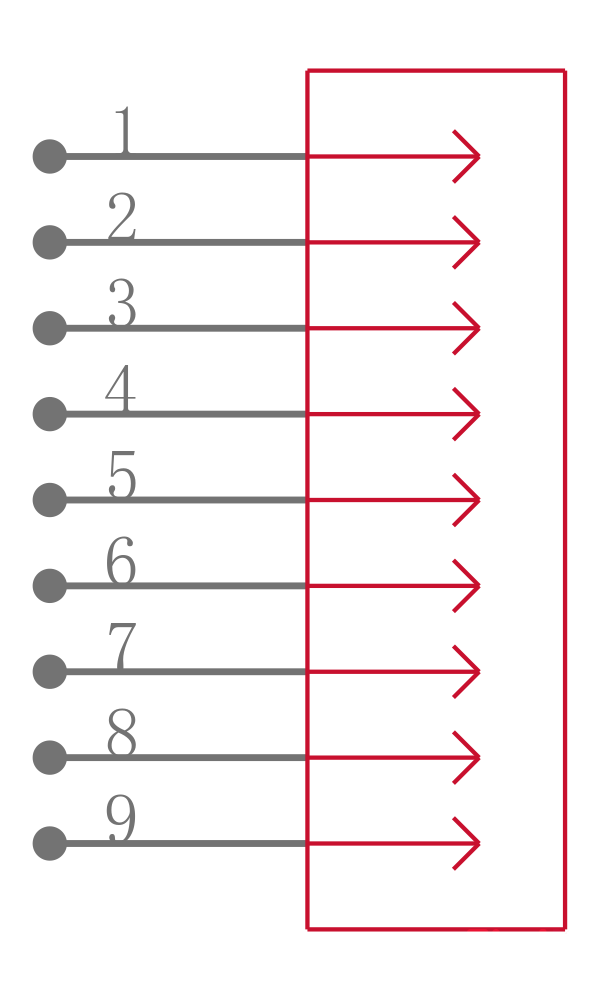

282841-9引脚图
282841-9封装图
282841-9封装焊盘图
