2SCR544PT100参数规格_中文资料_数据手册PDF

2SCR544PT100概述

双极晶体管 - 双极结型晶体管BJT NPN 80V 2.5A Transistor

- 双极 BJT - 单 NPN 80 V 2.5 A 280MHz 2 W 表面贴装型 MPT3

得捷:
TRANS NPN 80V 2.5A MPT3

贸泽:
双极晶体管 - 双极结型晶体管BJT NPN 80V 2.5A Transistor

艾睿:
Trans GP BJT NPN 80V 2.5A 4-Pin3+Tab MPT T/R

Chip1Stop:
Trans GP BJT NPN 80V 2.5A 4-Pin3+Tab MPT T/R

Verical:
Trans GP BJT NPN 80V 2.5A 2000mW 4-Pin3+Tab MPT T/R

DeviceMart:
TRANSISTOR NPN 80V 2.5A SOT-89

2SCR544PT100中文资料参数规格

技术参数

频率 280 MHz

极性 NPN

耗散功率 2 W

击穿电压集电极-发射极 80 V

集电极最大允许电流 2.5A

最小电流放大倍数hFE 120 @100mA, 3V

额定功率Max 2 W

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 2000 mW

封装参数

安装方式 Surface Mount

引脚数 4

封装 TO-243

外形尺寸

封装 TO-243

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Not Recommended

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

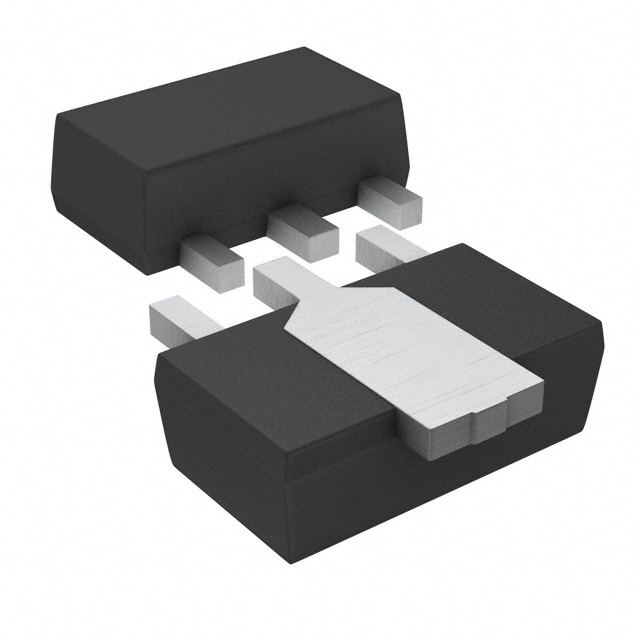

2SCR544PT100引脚图与封装图

在线购买2SCR544PT100

型号： 2SCR544PT100

制造商： ROHM Semiconductor 罗姆半导体

描述：双极晶体管 - 双极结型晶体管BJT NPN 80V 2.5A Transistor

替代型号2SCR544PT100

型号/品牌	代替类型	替代型号对比
2SCR544PT100 ROHM Semiconductor 罗姆半导体	当前型号	当前型号
2SCR553PT100 罗姆半导体	类似代替	2SCR544PT100和2SCR553PT100的区别
2SCR554PT100 罗姆半导体	类似代替	2SCR544PT100和2SCR554PT100的区别
2SCR514PT100 罗姆半导体	功能相似	2SCR544PT100和2SCR514PT100的区别
