2SD1733TLQ概述

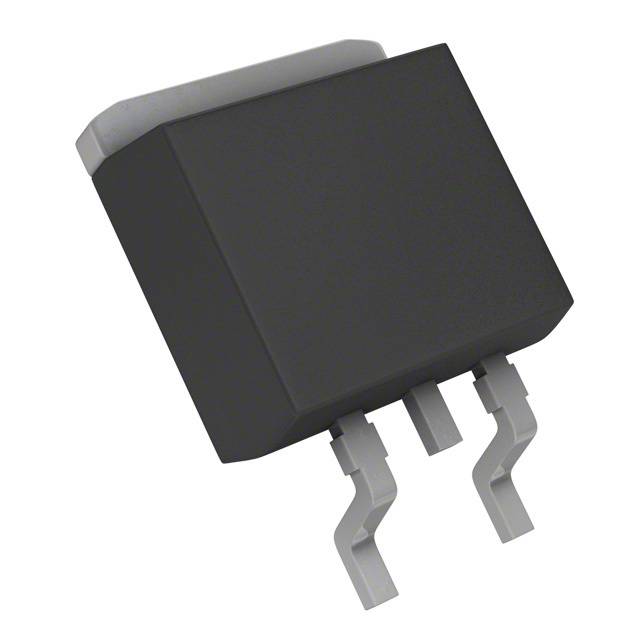

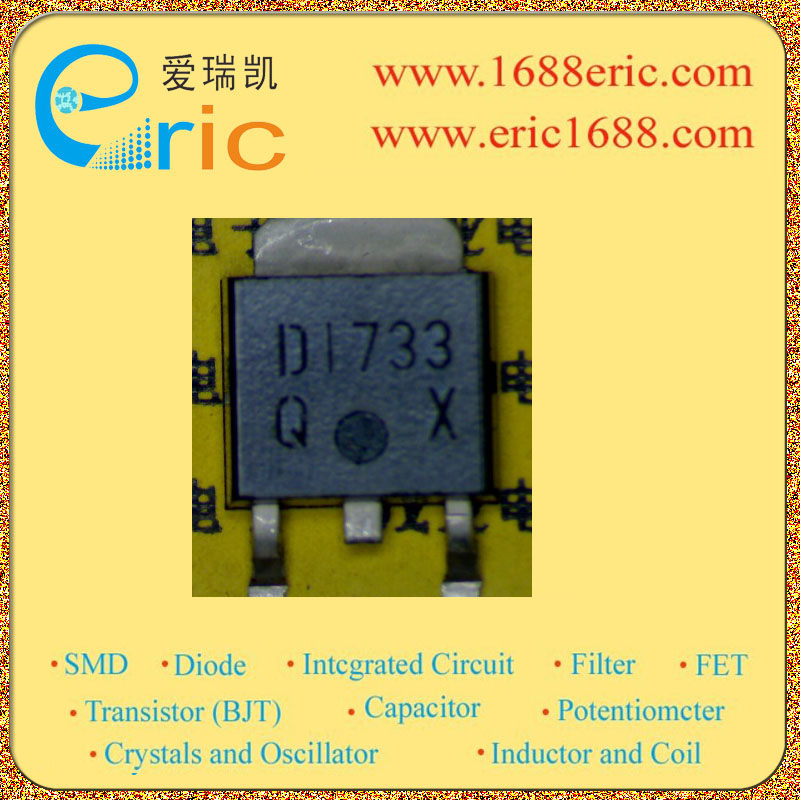

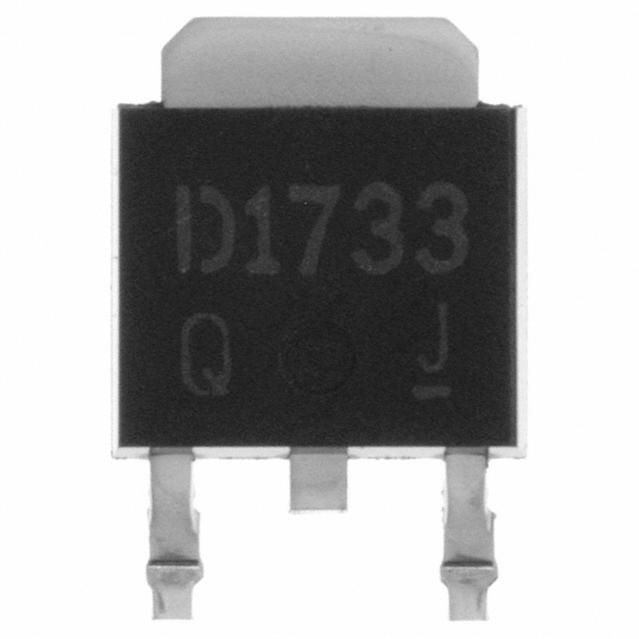

ROHM  2SD1733TLQ  单晶体管 双极, 高速, NPN, 80 V, 100 MHz, 1 W, 1 A, 120 hFE

集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| 100V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| 80V 集电极连续输出电流ICCollector CurrentIC| 1A 截止频率fTTranstion FrequencyfT| 100MHz 直流电流增益hFEDC Current GainhFE| 82~180 管压降VCE(sat)Collector-Emitter Saturation Voltage| 150mV/0.15V 耗散功率PcPower Dissipation| 1W Description & Applications| Power Transistor 80V, 1A Features
.
High VCEO, VCEO = 80V * High IC, IC = 1A DC * Good hFE linearity. * Low VCEsat. structure Epitaxial planar type NPN silicon transistor 描述与应用| 功率 (80V,1A) 特点 *高VCEO VCEO=80V *高IC IC= 1A(DC) *良好的HFE线性。 *低VCE(SAT)。 结构 外延平面型 NPN硅晶体管
2SD1733TLQ中文资料参数规格
技术参数

额定电压DC 80.0 V

额定电流 1.00 A

针脚数 3

极性 NPN

耗散功率 1 W

击穿电压集电极-发射极 80 V

集电极最大允许电流 1A

最小电流放大倍数hFE 120 @500mA, 3V

最大电流放大倍数hFE 390

额定功率Max 1 W

直流电流增益hFE 120

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1 W

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

宽度 5.5 mm

封装 TO-252-3

物理参数

材质 Silicon

工作温度 150℃ TJ

其他

产品生命周期 Not For New Designs

包装方式 Tape & Reel TR

制造应用 Industrial, 工业, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

2SD1733TLQ引脚图与封装图

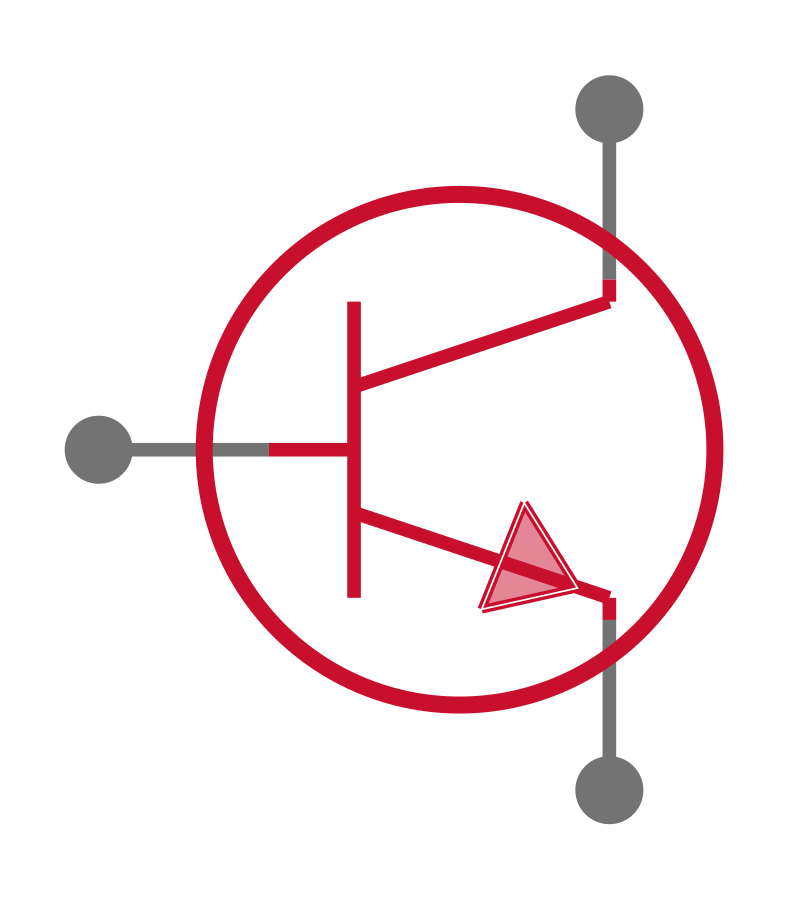

2SD1733TLQ引脚图

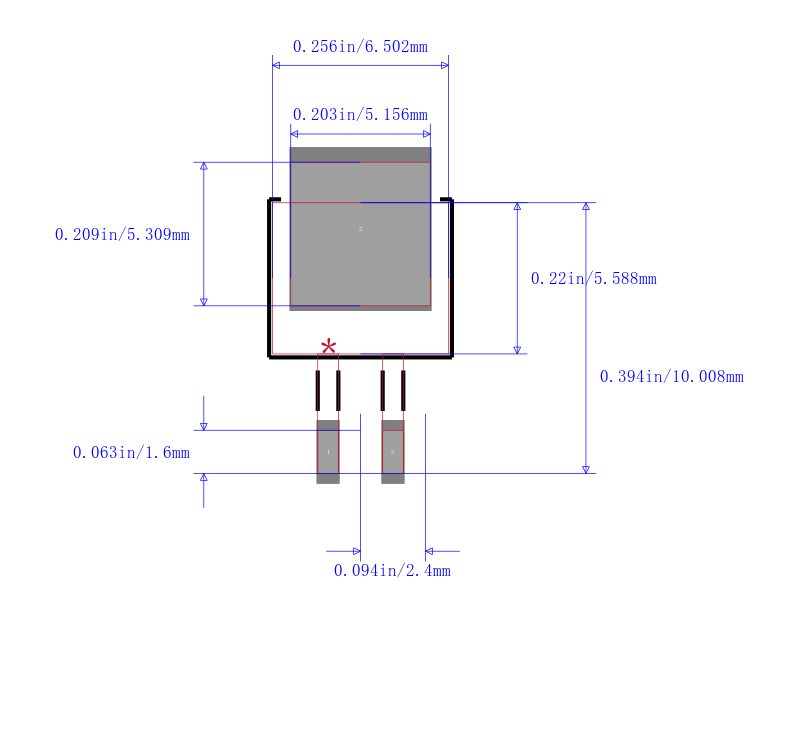

2SD1733TLQ封装图
2SD1733TLQ封装焊盘图
在线购买2SD1733TLQ
型号: 2SD1733TLQ
制造商: ROHM Semiconductor 罗姆半导体
描述:ROHM  2SD1733TLQ  单晶体管 双极, 高速, NPN, 80 V, 100 MHz, 1 W, 1 A, 120 hFE
替代型号2SD1733TLQ
型号/品牌 代替类型 替代型号对比

2SD1733TLQ

ROHM Semiconductor 罗姆半导体

当前型号

当前型号

2SD1733TLR

罗姆半导体

类似代替

2SD1733TLQ和2SD1733TLR的区别

2SD1733TLP

罗姆半导体

类似代替

2SD1733TLQ和2SD1733TLP的区别
