22-28-4272中文资料参数规格

技术参数

触点数 27

极性 Male

触点电镀 Tin

排数 1

针脚数 27

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 68.58 mm

宽度 2.49 mm

高度 9.78 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

外壳材质 Nylon

其他

产品生命周期 Unknown

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

22-28-4272引脚图与封装图

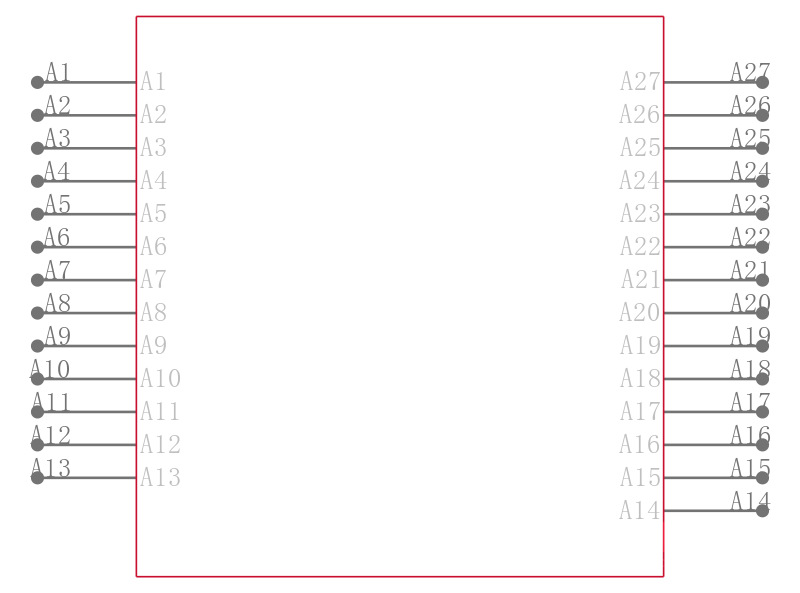

22-28-4272引脚图

22-28-4272封装图

22-28-4272封装焊盘图

在线购买22-28-4272

型号： 22-28-4272

制造商： Molex 莫仕

描述：集管和线壳 HEADER 27POS .100 VERT TIN

替代型号22-28-4272

型号/品牌	代替类型	替代型号对比
22-28-4272 Molex 莫仕	当前型号	当前型号
22-28-4270 莫仕	完全替代	22-28-4272和22-28-4270的区别
22-28-4271 莫仕	完全替代	22-28-4272和22-28-4271的区别
TSW-127-07-T-S 申泰电子	类似代替	22-28-4272和TSW-127-07-T-S的区别
