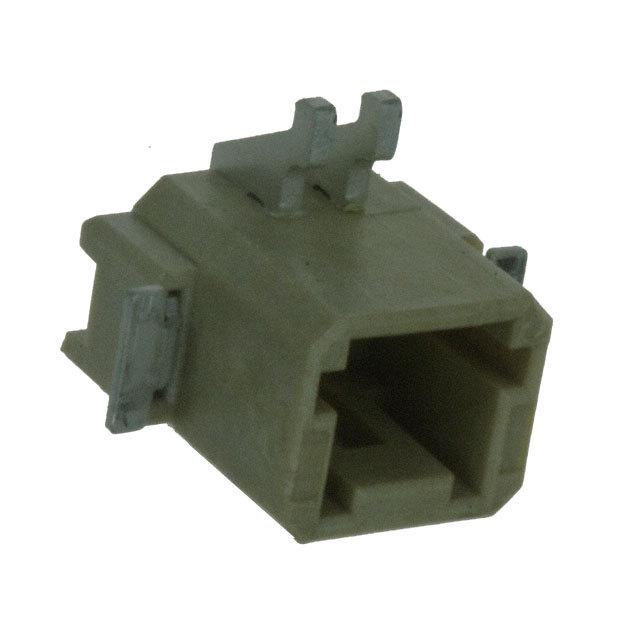

TE CONNECTIVITY 2106091-1 线至板连接器, 2 触点, 针座, 1.5 mm, 表面安装 , 1 排
反相 SMT 直通板
反相 SMT 直通板连接器设计用于从印刷电路板底部向 LED 铝包层和 FR4 板供电。此连接器的设计可消除 LED 印刷电路板上的布线管理问题。该连接器通过印刷电路板中的切口或凹口放置在印刷电路板上。这些反相 SMT 照明连接器采用薄型设计和圆角，可最大程度减少遮蔽。连接器顶部是扁平状，可允许真空拾取。表面安装压紧装置可在配接和脱离过程中提供稳定性。连接器的外壳由高温热塑性塑料制成，可使其用于回流加工。这些反相 SMT 直通板照明连接器可与微型 CT 连接器配接使用。
### 特点和优势
消除 LED 印刷电路板上的布线管理问题。
薄型设计
圆角可最大程度减少遮蔽
表面安装压紧装置，用于加固印刷电路板上的连接
高温热塑性塑料外壳，用于回流焊接
适用于真空拾取
### TE Connectivity 贴片和通孔捅入式导线照明连接器
触点数 2
极性 Male
触点电镀 Tin, Tin over Nickel, Tin Lead
额定电压AC 70.0 V
额定电流 3 A
排数 1
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 2
额定电流Max 3A/触头
额定电压 50 VAC
安装方式 Surface Mount
封装 Through Hole
高度 6.9 mm
封装 Through Hole
外壳颜色 Natural
颜色 Natural
触点材质 Copper Alloy
材质 Thermoplastic
工作温度 -40℃ ~ 105℃
产品生命周期 Active
包装方式 Box
制造应用 Industrial, 通用, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536694040
