21011405081概述

HARAX® M12 Angled ConnectorHARAX® quick connection universal technology is an ideal solution for the in situ assembly of M12 connectors and does not require the use of special tools.IP 67 protection Termination cycles 10 with same cross section Cable diameters 4.0 → 5.1 mm Conductor diameters 1.2 → 1.6 mm 24 - 20 AWG ### HARAX® 连接器HARTING HARAX® 快速连接通用技术是 M8/M12 连接器现场组件的理想解决方案,且无需使用特殊工具。 用户仅需剥离电缆绝缘、插入导线并旋紧连接器,就能构成防气和抗震连接。

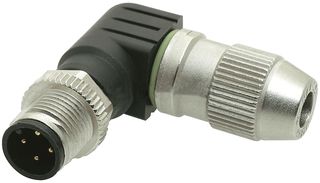

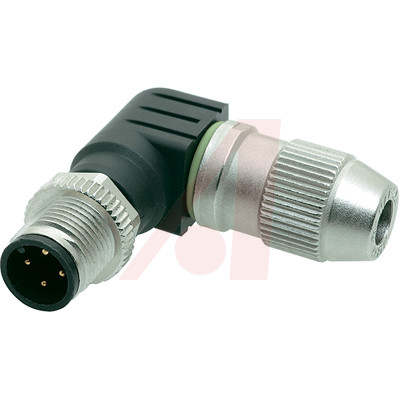

HARAX® M12 斜角

HARAX® 快速链接通用技术是 M12 连接器现场组件的理想解决方案,且无需使用特殊工具。

IP67 保护等级

端接周期 10(相同的截面)

电缆直径 4.0 → 5.1 mm

导线直径 1.2 → 1.6 mm 24 - 20 AWG

### HARAX® 连接器

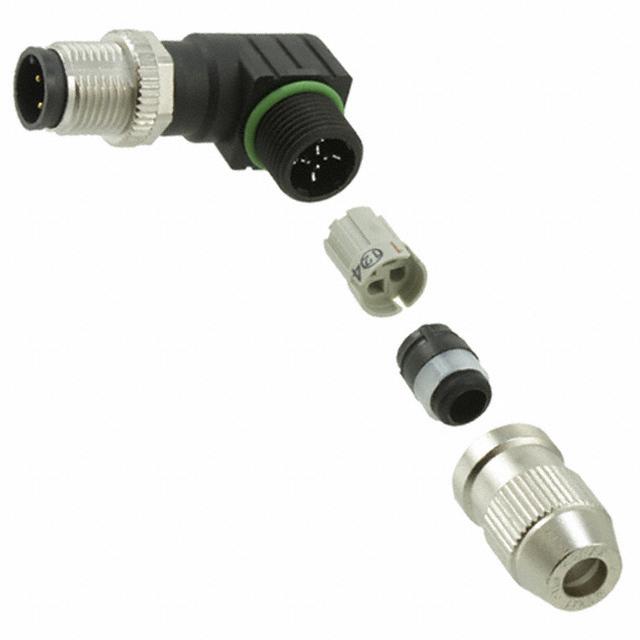

HARTING HARAX® 快速连接通用技术是 M8/M12 连接器现场组件的理想解决方案,且无需使用特殊工具。 用户仅需剥离电缆绝缘、插入导线并旋紧连接器,就能构成防气和抗震连接。


得捷:
CONN PLUG MALE 4POS GOLD IDC


欧时:
4路 电缆安装 直角 圆形连接器


艾睿:
Conn M12 Circular M 4 POS IDT RA Cable Mount 4 Terminal 1 Port


Allied Electronics:
4 Pole Right Angle Cable Mount M12 Connector; Male Contacts


TME:
Plug; M12; PIN:4; male; A code-DeviceNet / CANopen; for cable


Newark:
# HARTING  21011405081  Sensor Connector, 4 Position M12 Sensors & Actuators


21011405081中文资料参数规格
技术参数

触点数 4

极性 Male

触点电镀 Gold

额定电压DC 32.0 V

额定电流 4 A

针脚数 4

额定电压Max 32 V

额定电压 32 V

物理参数

触点材质 Brass

工作温度 -40℃ ~ 85℃

外壳材质 Metal

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买21011405081
型号: 21011405081
制造商: Harting Technology Group 哈丁电子
描述:HARAX® M12 Angled Connector HARAX® quick connection universal technology is an ideal solution for the in situ assembly of M12 connectors and does not require the use of special tools. IP 67 protection Termination cycles 10 with same cross section Cable diameters 4.0 → 5.1 mm Conductor diameters 1.2 → 1.6 mm 24 - 20 AWG ### HARAX® 连接器 HARTING HARAX® 快速连接通用技术是 M8/M12 连接器现场组件的理想解决方案,且无需使用特殊工具。 用户仅需剥离电缆绝缘、插入导线并旋紧连接器,就能构成防气和抗震连接。
