22-05-3201

90° 印刷电路板管座，带摩擦锁定，7478 系列KK 254、7478 系列，直角印刷电路板引脚管座，带摩擦锁定，带镀锡方形引脚。 晶片材料为白色尼龙 UL 94V-0，用于此 KK 254、7478 系列，直角印刷电路板引脚管座并允许端对端堆叠。 KK 254、7478 系列，直角印刷电路板引脚管座与 2695 系列外壳配用，带锁，库存号 679-5284（典型）。### 2.54mm Molex KK 系列Molex KK 互连系统可为印刷电路板的多极连接提供简单而经济的解决方案。 该系列的 Molex KK 从 2.54 mm 节距线到线路板连接器包括压接式、IDT 和印刷电路板插座，压接接线端子，直管座和 90° 印刷电路板管座，以及辅助工具。 有 2 到 15 路类型，0.1in. 节距 IDC 插座包含非常适合菊链式连接或者强震应用的高压触点 直插式摩擦锁有助于防止意外断开 装配有触点的印刷电路板插座具有正极悬臂擦作用 通常情况下，插座外壳 6471 系列接受压接端子（库存号 467-598，单独订购） 通常情况下，插座外壳 2695 系列接受压接端子（库存号 670-2266，单独订购） 插座和极化键单独出售，或套件中出售。 触点： |   ---|--- 管座/IDT 插座 | 镀锡黄铜 插座（压接/印刷电路板）。 | 镀锡磷青铜 绝缘 | 94V-0 等级尼龙   | IDT 型号，UL94V-2 最大电压 | 250 V（交流） 最大电流 | 每路 2.5A 工作温度 | 0°C 至 +70°C 引脚尺寸 | 0.64mm 方形 建议印刷电路板孔直径尺寸 | 1.19mm ± 0.05mm

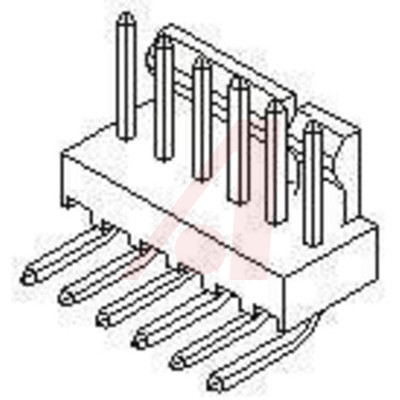

90° 印刷电路板管座，带摩擦锁定，7478 系列

KK 254、7478 系列，直角印刷电路板引脚管座，带摩擦锁定，带镀锡方形引脚。

晶片材料为白色尼龙 UL 94V-0，用于此 KK 254、7478 系列，直角印刷电路板引脚管座并允许端对端堆叠。

KK 254、7478 系列，直角印刷电路板引脚管座与 2695 系列外壳配用，带锁，库存号 679-5284（典型）。

### 2.54mm KK 系列

Molex KK 互连系统可为印刷电路板的多极连接提供简单而经济的解决方案。 该系列的 Molex KK 从 2.54 mm 节距线到线路板包括压接式、IDT 和印刷电路板插座，压接接线端子，直管座和 90° 印刷电路板管座，以及辅助工具。

有 2 到 15 路类型，0.1in. 节距

IDC 插座包含非常适合菊链式连接或者强震应用的高压触点

直插式摩擦锁有助于防止意外断开

装配有触点的印刷电路板插座具有正极悬臂擦作用

通常情况下，插座外壳 6471 系列接受压接端子（库存号 467-598，单独订购）

通常情况下，插座外壳 2695 系列接受压接端子（库存号 670-2266，单独订购）

插座和极化键单独出售，或套件中出售。
